Erwecken Sie Ihre Daten zum Leben: Datenvisualisierung in Global Mapper

Global Mapper® ist eine umfassende GIS-Anwendung, die entwickelt wurde, um Kartierungs- und Analyse-Workflows für Benutzer aller Kenntnisstufen effizienter zu gestalten. Ein wichtiger Bestandteil jedes GIS-Projekts ist die Datenvisualisierung – die Umwandlung von rohen räumlichen Informationen in visuelle Darstellungen, die eine Geschichte erzählen.

Mit Funktionen wie Gelände-Schattierung, einem leistungsstarken 3D-Viewer und Animationswerkzeugen macht Global Mapper die Visualisierung und Weitergabe von räumlichen Daten einfacher denn je. Entdecken Sie, wie diese integrierten Visualisierungstools Global Mapper zu einem der vielseitigsten GIS-Viewer machen.

Bei der Darstellung von Höhenangaben oder anderen GIS-Daten als Raster ist die Art der Visualisierung entscheidend. Während eine RGB-Schattierung eine gängige Methode zur Darstellung dieser gerasterten Daten ist, ergibt sich oft ein vollständigeres Bild, wenn sie anhand anderer Attribute visualisiert werden.

In Global Mapper können Benutzer mit den Schattierungs-Optionen steuern, wie ihre Daten gerendert werden – über die standardmäßige Regenbogenfarben-Palette hinaus gibt es auch Optionen wie Plasma oder Magma sowie Visualisierungen basierend auf Intensität, NDVI-Werten oder Neigung.

Das Umschalten zwischen Schattierungen ist einfach und ermöglicht es Benutzern, ihre Daten aus verschiedenen Perspektiven zu erkunden. Für noch mehr Flexibilität können benutzerdefinierte Schattierungern direkt über die Ansichts-Symbolleiste erstellt werden, um bestimmte Wertebereiche hervorzuheben oder an das Branding anzupassen.

Die Visualisierungsoptionen können mit den Lidar/Gelände-Anzeigesteuerelementen, die über die Lidar-Werkzeugliste geöffnet werden, noch weiter verfeinert werden. Dieses in Version 26.2 überarbeitete Werkzeug bietet eine intuitive Benutzeroberfläche zum Anpassen von Schattierungen und zum Verfeinern der Anzeige von Höhen- oder anderen Werten mit einem integrierten Schieberegler, der den Anzeigebereich der Schatierung definiert.

Bei Global Mapper Pro wird der Schieberegler von einem Histogramm begleitet, das die Verteilung der Lidar-Punkte nach Höhe oder dem ausgewählten Wert anzeigt. Im Abschnitt „Point Filters“ (Punktfilter) können Benutzer Punktwolkendaten nach Attributen wie Höhe, Klassifizierung oder Intensität filtern und Punkte vorübergehend aus der Anzeige ausblenden, ohne sie aus dem Datensatz zu entfernen.

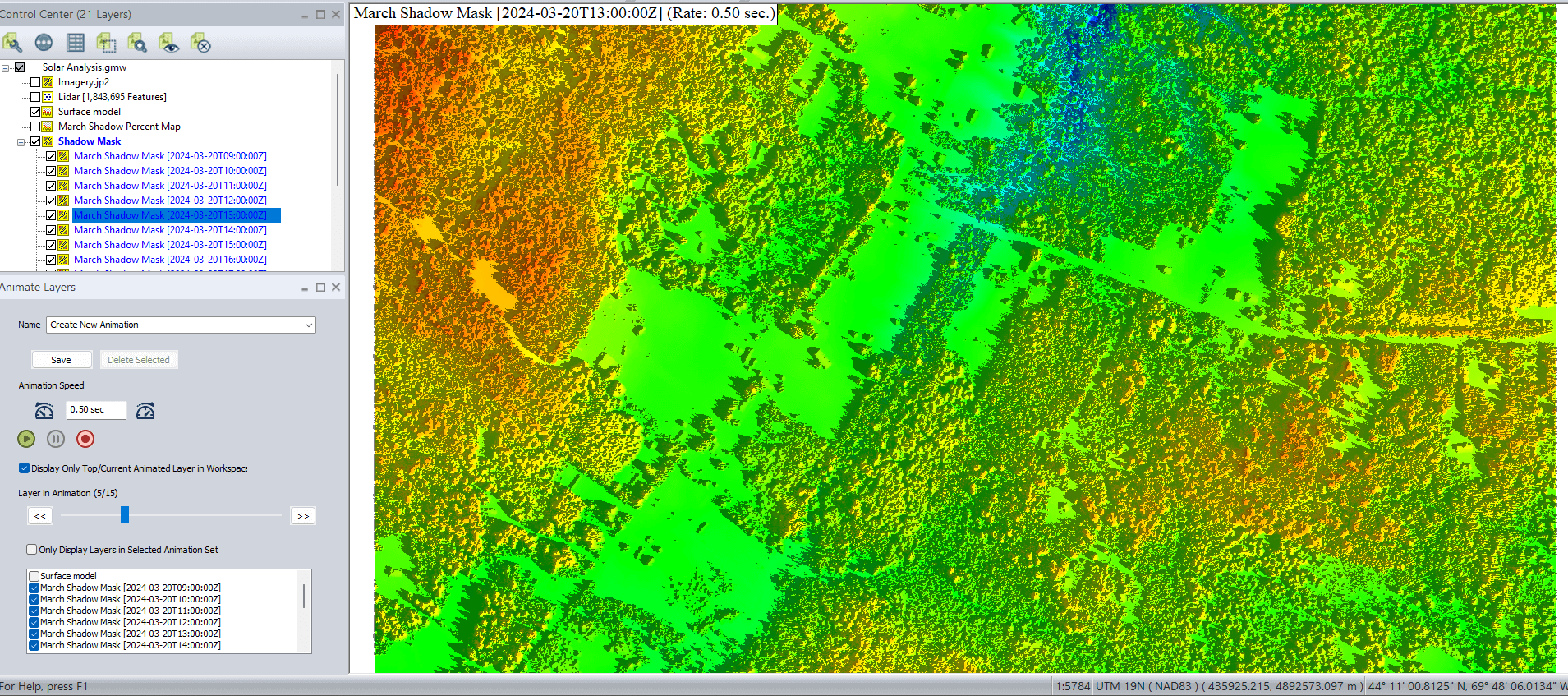

Die Welt verändert sich ständig – und Ihre GIS-Visualisierungen sollten dies widerspiegeln. Die Schaltfläche „Ebenen animieren“, die in Version 26.2 eingeführt wurde, öffnet ein schwebendes Fenster, in dem Sie Animationen direkt in Ihrem Arbeitsbereich erstellen, in der Vorschau anzeigen und verwalten können. Mit diesem Werkezeug können Benutzer Ebenen nacheinander anzeigen, um dynamische Visualisierungen wie Zeitraffer oder animierte Simulationen zu erstellen.

Ganz gleich, ob Sie den prognostizierten Anstieg des Wasserpegels, die Bewegung des Sonnenschattens oder den Weg eines sich bewegenden Schiffes darstellen möchten – das Animations-Werkezug erweckt Ihre räumlichen Daten zum Leben.

Ein integrierter Schieberegler ermöglicht es Benutzern, Zeitreihendaten manuell zu durchlaufen, um eine präzise Steuerung zu erzielen, während die Möglichkeit, Animationen als Videos aufzuzeichnen und zu exportieren, die Weitergabe der Ergebnisse mühelos macht. Benutzer können sogar mehrere Animationen innerhalb eines einzigen Projekts erstellen und verwalten, was Flexibilität für komplexe Datensätze bietet.

Durch die Umwandlung von zeitlichen oder sequenziellen Daten in überzeugende Visualisierungen verwandelt das Animationswerkzeug in Global Mapper Daten in Bewegung und hilft Benutzern, Muster, Prozesse und Vorhersagen durch klare und ansprechende visuelle Darstellungen zu vermitteln.

Es ist immer von Vorteil, etwas aus mehreren Perspektiven zu betrachten, insbesondere bei der Arbeit mit dreidimensionalen Daten wie Geländerastern, Punktwolken und 3D-Modellen.

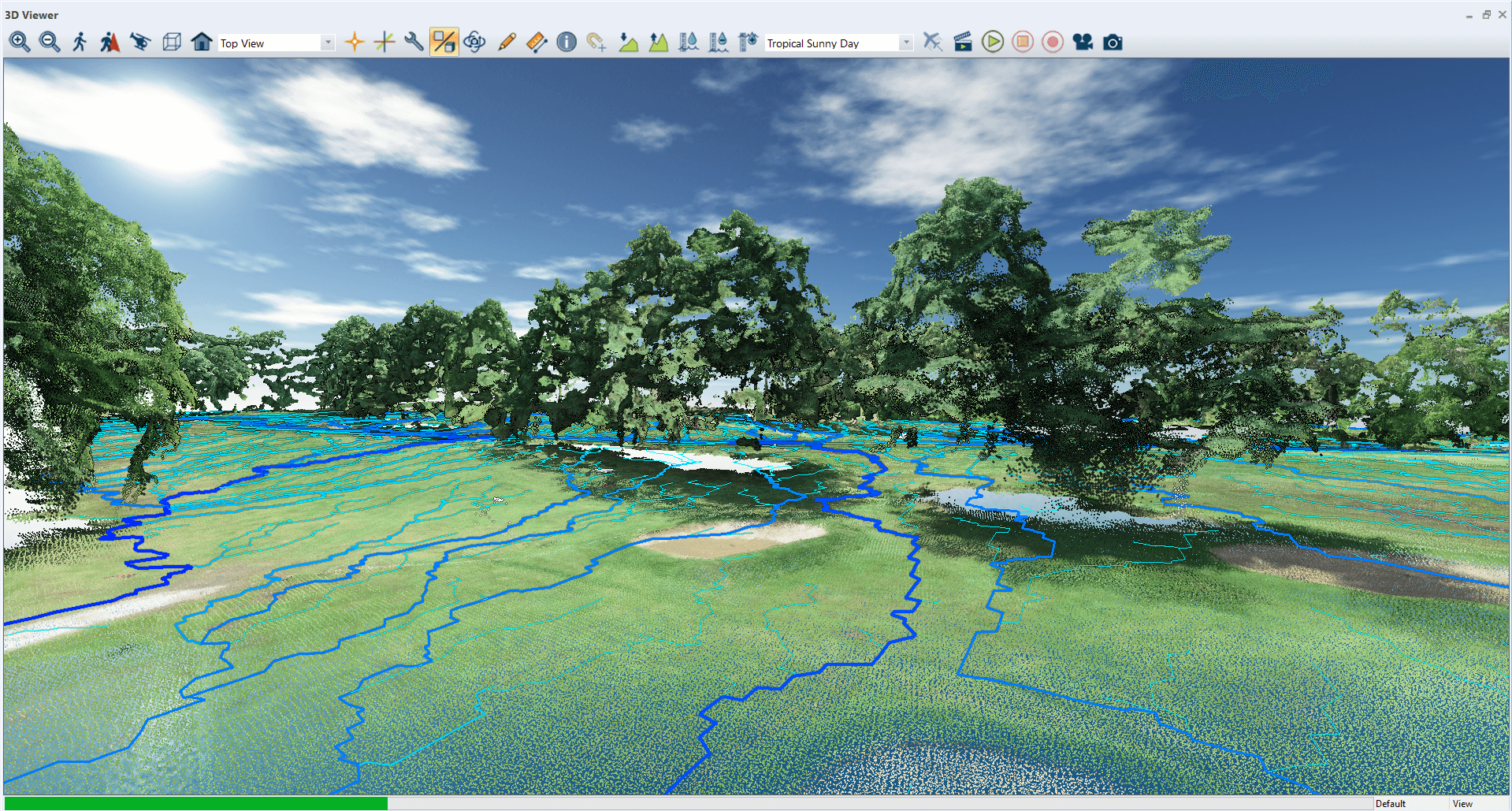

Der 3D-Viewer von Global Mapper unterstützt dieselbe breite Palette an Datenformaten wie der 2D-Arbeitsbereich, sodass Benutzer nahtlos zwischen 2D- und 3D-Umgebungen wechseln können, um ein tieferes Verständnis von Höhe, Maßstab und räumlichen Beziehungen zu erlangen.

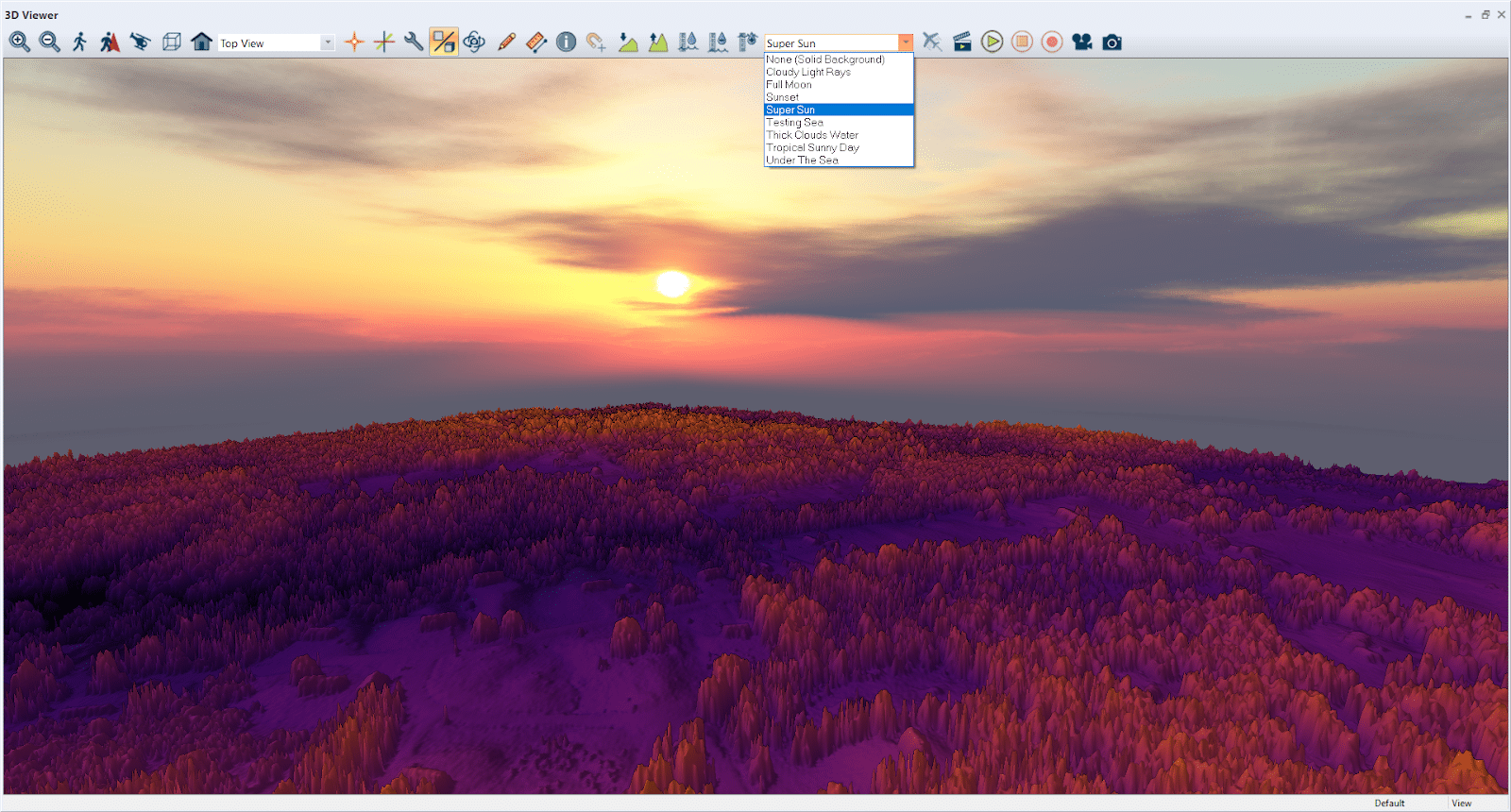

Der 3D-Viewer von Global Mapper bietet mehrere Skybox-Optionen – darunter Einstellungen wie „Sonniger Tag“, „Sonnenuntergang“ und „Vollmond“ –, um die visuelle Qualität Ihrer 3D-Modelle zu verbessern. Diese Hintergründe machen Ihre Szenen nicht nur optisch ansprechender, sondern können auch dazu beitragen, bestimmte Farben und Merkmale hervorzuheben.

Für Benutzer, die vollständige kreative Kontrolle wünschen, kann die Skybox vollständig angepasst werden. Sie können die integrierten Skyboxen gegen eine einfarbige Hintergrundfarbe austauschen oder sogar Ihre eigene Skybox mit benutzerdefinierter Textur aus Bilddateien (.bmp, .jpg und .png) hochladen.

So legen Sie eine einfarbige Hintergrundfarbe fest:

1. Öffnen Sie das Menü „3D-Viewer-Konfiguration“ und wählen Sie die Registerkarte „Umgebung“ aus.
2. Wählen Sie im Dropdown-Menü „Skybox“ die Option „Keine (einfarbiger Hintergrund)“ aus.
3. Wählen Sie eine Hintergrundfarbe Ihrer Wahl aus.

So erstellen Sie eine benutzerdefinierte Skybox mit Textur:

1. Navigieren Sie zum Installationsverzeichnis von Global Mapper: C:/Programme/GlobalMapperXX_64bit/SkyboxTextures
2. Erstellen Sie innerhalb SkyboxTextures einen neuen Ordner (der Name - ohne Leerzeichen - erscheint dann später in der Auswahlliste).
3. Fügen Sie sechs Bilddateien mit den Namen Back, Front, Up, Down, Right und Left hinzu.
4. Starten Sie Global Mapper neu, um Ihre neue Skybox zu laden, die dann im Dropdown-Menü „Skybox“ angezeigt wird.

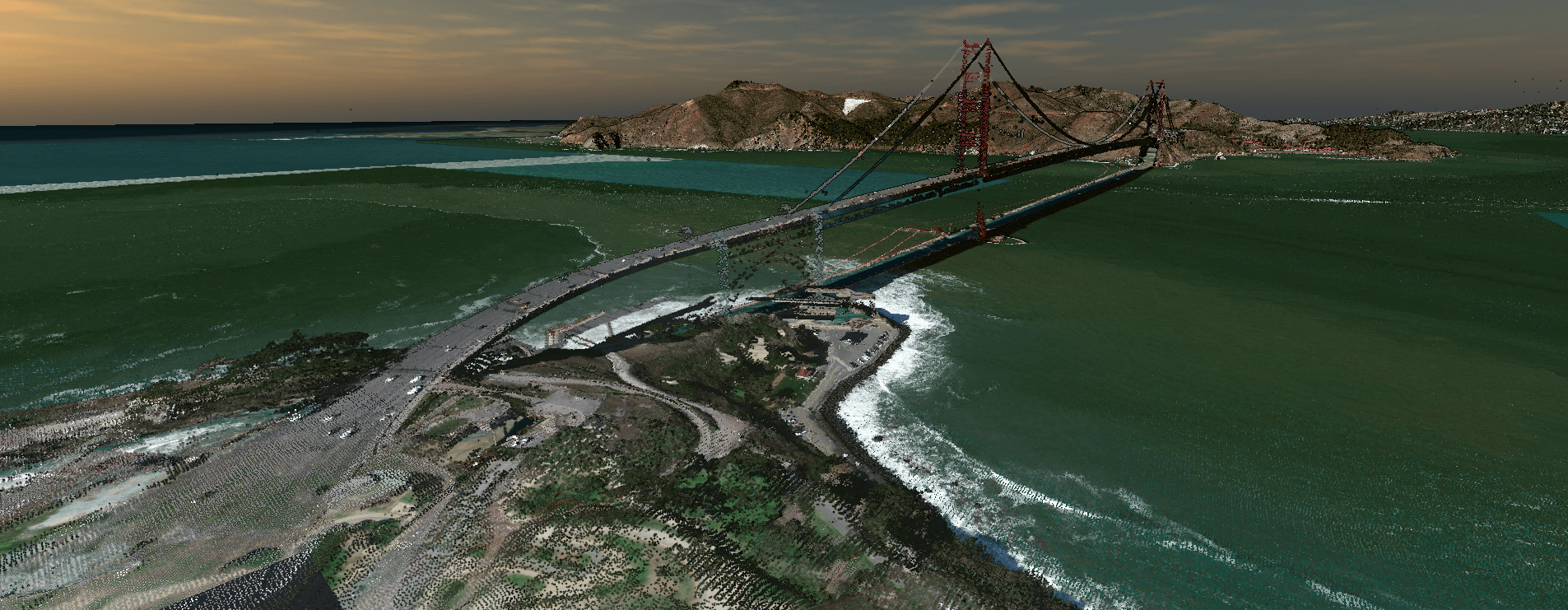

Der 3D-Viewer ist ein unschätzbares Werkzeug für Arbeitsabläufe wie Standortplanung, Hochwassersimulationen, Infrastrukturmodellierung oder einfach nur zur Visualisierung eines 3D-CAD-Modells im Kontext. Er hilft Anwendern dabei, vertikale Elemente zu interpretieren, die Sichtbarkeit zu beurteilen und Geländedetails präzise zu erkunden.

Für ein noch intensiveres Erlebnis unterstützt der 3D-Viewer auch Gehenmodus und Durchflug, mit denen Benutzer durch ihre 3D-Szenen navigieren können, indem sie einen Pfad erstellen oder eine vorhandene Linienfunktion verwenden.

Benutzer können diese Pfade als hochwertige MP4-Videos aufzeichnen und exportieren, wodurch sich Visualisierungen einfach teilen und räumliche Erkenntnisse klar kommunizieren lassen. Weitere Informationen zum Erstellen eines 3D-Durchflug in Global Mapper finden Sie in diesem Tutorial.

Von anpassbaren Schattierungen und Lidar-Anzeigefiltern bis hin zu dynamischen Animationen und immersiven 3D-Visualisierungen bietet Global Mapper eine umfassende Palette an Werkzeugen, mit denen Benutzer ihre Daten auf neue Weise betrachten können. Jede Funktion – ob für Analyse, Präsentation oder Erkundung – verbessert das Verständnis von Geodaten.

Als fortschrittlicher GIS-Viewer und All-in-One-Kartierungsplattform macht es Global Mapper einfach, komplexe räumliche Datensätze in aussagekräftige visuelle Geschichten zu verwandeln. Entdecken Sie, wie diese Visualisierungswerkzeuge dafür sorgen, dass Ihre GIS-Daten nicht nur informieren, sondern auch inspirieren.
