Was ist neu in MAPublisher?

Was ist neu in MAPublisher 11.5 für Adobe Illustrator?

MAPublisher v11.4 enthält mehrere Kompatibilitätsaktualisierungen, den Import von Vektorbasiskarten aus benutzerdefinierten Kachelquellen, die Möglichkeit, die Funktion Join Table mit vorhandenen MAP-Layern zu verwenden, ein neues Dienstprogramm zum Teilen von Linienpfaden sowie mehrere Leistungsverbesserungen und Fehlerbehebungen.

Hier erfahren Sie, was Sie von der neuesten Version MAPublisher v11.5 erwarten können:

Kompatibilitäts-Upgrades

MAPublisher 11.5 ist nun vollständig kompatibel mit Adobe Illustrator 2025 (Version 29) ist, das im Oktober dieses Jahres veröffentlicht wurde. MAPublisher 11.5 unterstützt auch das neu eingeführte macOS Sequoia (Version 15) und FME Form 2024 (Version 2024.1).

Importieren von Vektorbasiskarten aus benutzerdefinierten Kachelquellen

MAPublisher unterstützt jetzt den Import von Vektorkarten aus PBF-Dateien von benutzerdefinierten Kachelquellen wie Mapbox, Esri und OpenStreetMap unterstützt! Sie können auf diese Funktion über die Option Service im Dialogfeld Import Vector Basemaps zugreifen. Sie können Ihren Dienst hinzufügen, indem Sie auf die grüne Plus-/+-Schaltfläche neben der Dropdown-Liste klicken. Daraufhin öffnet sich ein neues Fenster mit der Bezeichnung Edit TileService, in dem Sie Ihrem Service einen Namen geben, seine URL angeben, gegebenenfalls einen bevorzugten Stil festlegen und auswählen können, ob Sie ungestylte Grafiken importieren möchten oder nicht.

Vielleicht fällt Ihnen auch auf, dass die Option Configure Vector Basemaps von dem Button Vector Basemaps in der MAP-Symbolleiste zu einem eigenen Button MAP Basemap Styling unter Thematische Werkzeuge verschoben wurde.

Besuchen Sie die Support-Seite für Vektorbasiskarten für weitere Informationen zum Importieren von Vektorbasiskarten aus benutzerdefinierten Kachelquellen, einschließlich URL-Formatierung!

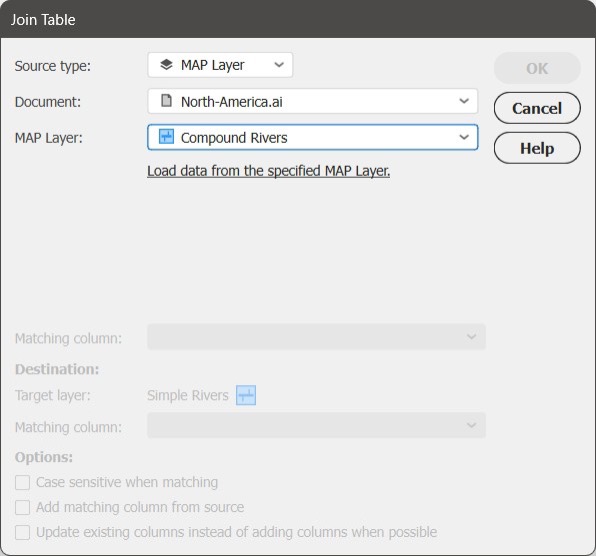

Join Table unterstützt jetzt Tabellen aus bestehenden MAP Layern

Das Werkzeug Join Table, das über das MAP-Attribute-Panel verfügbar ist, wurde in MAPublisher 11.5 ebenfalls um neue Funktionen erweitert. Mit der Option Source Type können Sie jetzt entweder eine externe Datei oder die neue Option MAP-Layer auswählen, mit der Sie Tabellen direkt aus einer vorhandenen MAP-Ebene zusammenführen können. Diese Ebene kann aus dem aktiven Dokument oder einem anderen derzeit geöffneten Dokument in Illustrator stammen.

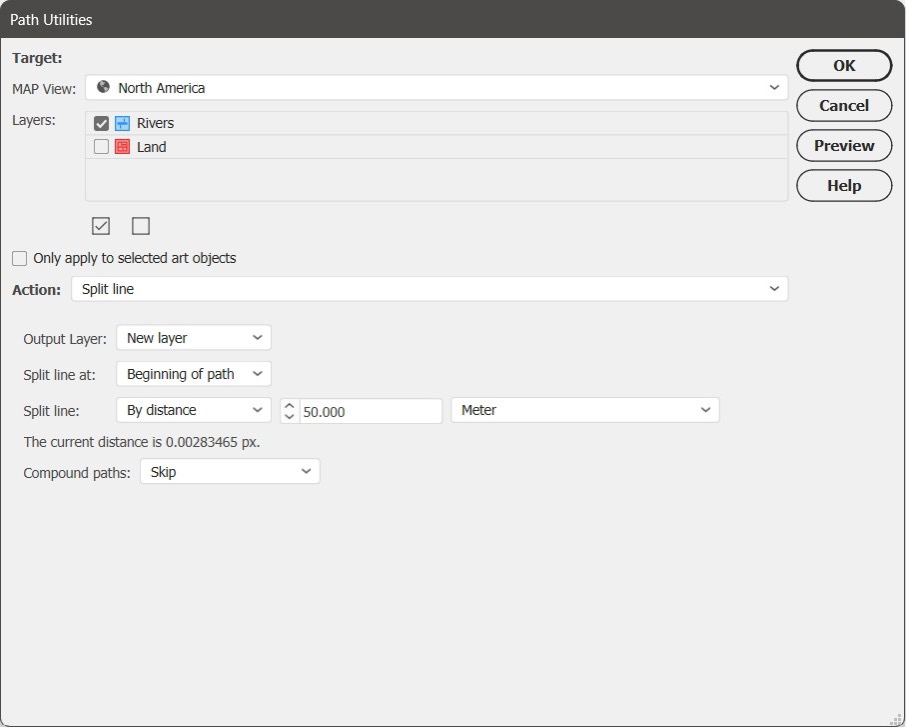

Split Line Aktion zu Path Utilities hinzugefügt

Split Line ist eine neue Option im Menü Action des Werkzeugs Path Utilities. Mit dieser Aktion wird eine Auswahl von Linien in zwei separate Segmente mit einer bestimmten Länge geteilt. Diese Länge kann von beiden Enden der Linie aus gemessen werden und kann entweder relativ (d. h. als Prozentsatz der Gesamtlänge der Linie) oder absolut (d. h. in einem bestimmten Abstand in ausgewählten Einheiten) festgelegt werden.


Die Aktion Split Line ist eine ideale Lösung, um nur die Endpunkte von Linien zu verkürzen, z. B. an Flussmündungen. Auf diese Weise wird die Einschränkung der nativen Stricheigenschaften von Illustrator umgangen, die Pfade automatisch von Anfang bis Ende gleichmäßig verjüngen. Mit diesem Dienstprogramm haben Sie auch die Möglichkeit, die Ausgabe in einer neuen Ebene zu speichern, was eine einfache Auswahl und Stapelverarbeitung aller Endsegmente ermöglicht.

Leistungsverbesserungen

Schließlich können Sie auch in den folgenden Bereichen mit einer verbesserten Leistung rechnen:

Verbesserte Reihenfolge der Operationen beim Import

In MAPublisher 11.5 wurde ein Problem behoben, bei dem die Daten vereinfacht wurden, bevor eine räumliche Filterung vorgenommen wurde. Jetzt wird der räumliche Filter zuerst angewandt und Grafik wird nur dann vereinfacht, wenn die verbleibenden Daten die von Illustrator vorgegebene Grenze von 32.000 Punkten pro Pfad überschreiten.

Verbesserungen der Leistung von Attributtabellen und Projektionen

Außerdem sollten Sie bei der Arbeit mit Dateien, die eine große Anzahl von Merkmalen und Attributen enthalten, auf eine reibungslosere und schnellere Softwareleistung achten. Diese Verbesserungen können in mehreren Bereichen auftreten, einschließlich der Reprojektion von Koordinatensystemen, der Anwendung von Stylesheets, dem Löschen von Grafiken, dem Verschieben von Grafiken zwischen Ebenen und dem Teilen von Ebenen!

Was war neu in MAPublisher 11.4 für Adobe Illustrator?

MAPublisher v11.4 bietet ein neu überarbeitetes Werkzeug zum Erstellen von Knockouts, den Import von Vektorbasiskarten innerhalb eines ausgewählten Bereichs, Unterstützung für den Import von WMS 1.3.0, ein neues Dienstprogramm zum Drehen von Text, eine Voreinstellung zum Konvertieren von RGB-Schwarz in 100K-Schwarz in CMYK-Dokumenten, das Einstellen eines Versatzes für die Führungslinie mit dem MAP-Tagger-Werkzeug sowie mehrere Leistungsverbesserungen und Fehlerbehebungen.

Hier erfahren Sie, was Sie von der neuesten Version MAPublisher v11.4 erwarten können:

Das Werkzeug "Knockouts" (Freistellungen) hat ein neues Design!

Wir freuen uns, Ihnen die neue Version des Werkzeugs Knockouts erstellen vorstellen zu können. Mit diesem Werkzeug können Sie Teile von Merkmalen ausblenden, die z. B. durch Text oder Punkte verdeckt werden. Ziel dieses Werkzeugs ist es, die Lesbarkeit Ihrer Karte zu verbessern, insbesondere in Bereichen, in denen sich Features überschneiden oder unübersichtlich aussehen können.

Die vorherige Version des Werkzeugs Knockouts erstellen bestand nur aus einem einzigen Dialogfeld. Dies hatte die Einschränkung, dass Knockouts jeweils nur für eine einzige Ebene erstellt werden konnten, was bedeutete, dass mehrere Aufrufe des Werkzeugs ausgeführt werden mussten, um Knockouts für mehrere verschiedene Ebenen zu erstellen. Dies bedeutete auch, dass die Korrektur von Fehlern oder die Änderung bestehender Knockouts eine erneute Ausführung des Tools erforderte, was frustrierend und zeitaufwändig sein konnte.

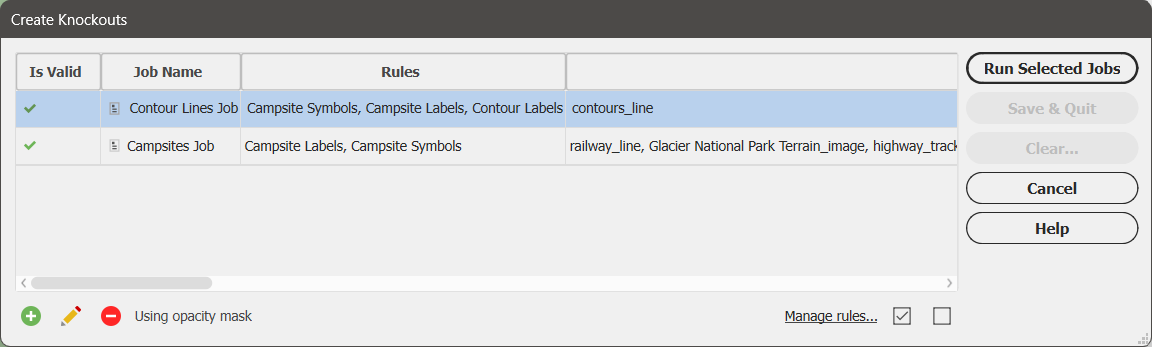

Die neue Version des Werkzeugs "Knockouts erstellen" bietet eine verbesserte Werkzeugarchitektur, die Knockout-Einstellungen einführt, die als Aufträge und Regeln gespeichert werden. Mit Aufträgen und Regeln können Knockouts gleichzeitig für mehrere Ebenen erstellt werden.

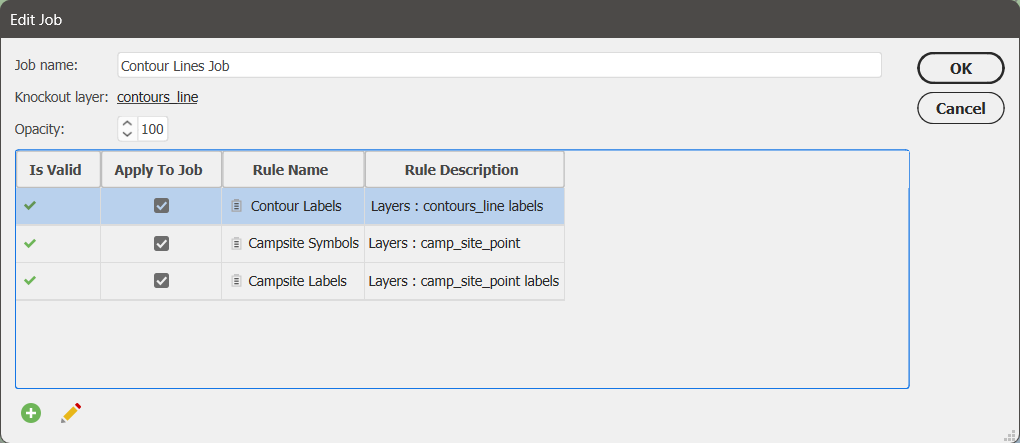

Ein Auftrag legt fest, welche Ebenen maskiert werden sollen, und besteht aus einer oder mehreren Regeln, die zur Bildung der Knockouts verwendet werden.

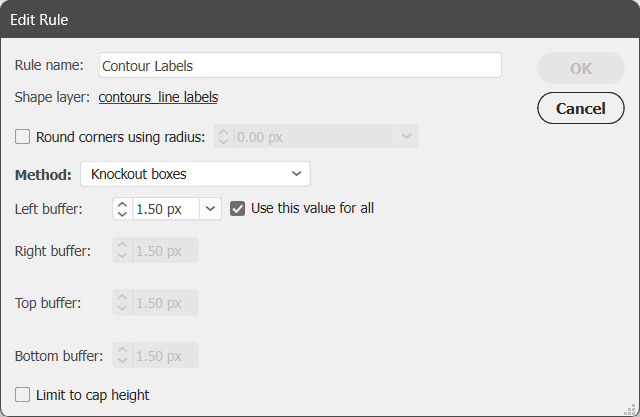

Eine Regel definiert das Gesamterscheinungsbild der Aussparungen und die Ebenen, um die herum die Aussparungen gebildet werden.

Ein sehr nützlicher Aspekt von Aufträgen und Regeln ist, dass sie mit Hilfe des Werkzeugs MAP-Objekte kopieren auch auf andere Map-Dokumente übertragen werden können.

Die Einführung von Jobs und Regeln in das Werkzeug zum Erstellen von Knockouts macht es für Sie viel einfacher, mehrere Stapel von Knockouts auf einmal zu erstellen und gleichzeitig deren Einstellungen zu speichern. Dies ist sehr praktisch, wenn Sie später zurückkommen und Änderungen an Ihren Knockouts vornehmen möchten, während sich Ihre Karte im Laufe ihrer Erstellung weiterentwickelt.

Wenn Sie mehr darüber erfahren möchten, wie die neue Version des Tools "Create Knockouts" funktioniert, besuchen Sie die Support-Seite oder rufen Sie das folgende Video auf (Sie verlassen diese Seite und werden auf YouTube weitergeleitet): https://youtu.be/9Nv-aAdyYCA

Importieren von Vektorbasiskarten innerhalb eines ausgewählten Bereichs

Auch das Werkzeug Vektorkarten erhält in MAPublisher v11.4 ein kleines, aber wichtiges Update: Sie können nun Basiskartendaten nur in einem bestimmten Bereich in Ihr Dokument importieren! Diese Option ist im Dialogfeld "Vektorbasiskarten importieren" verfügbar, wenn Sie bei der Auswahl von Daten für eine bestehende MAP-Ansicht das Kontrollkästchen "Nur Daten innerhalb des ausgewählten Bereichs importieren" aktivieren. Damit dieses Kontrollkästchen aktiviert werden kann, müssen jedoch die folgenden Bedingungen erfüllt sein:

• Der ausgewählte Bereich muss eine einzelne Form oder ein zusammengesetzter Pfad sein.
• Der ausgewählte Bereich muss geschlossen sein
• Der ausgewählte Bereich darf sich nicht überschneiden
• Der ausgewählte Bereich muss sich innerhalb der aktuellen MAP-Ansicht befinden.

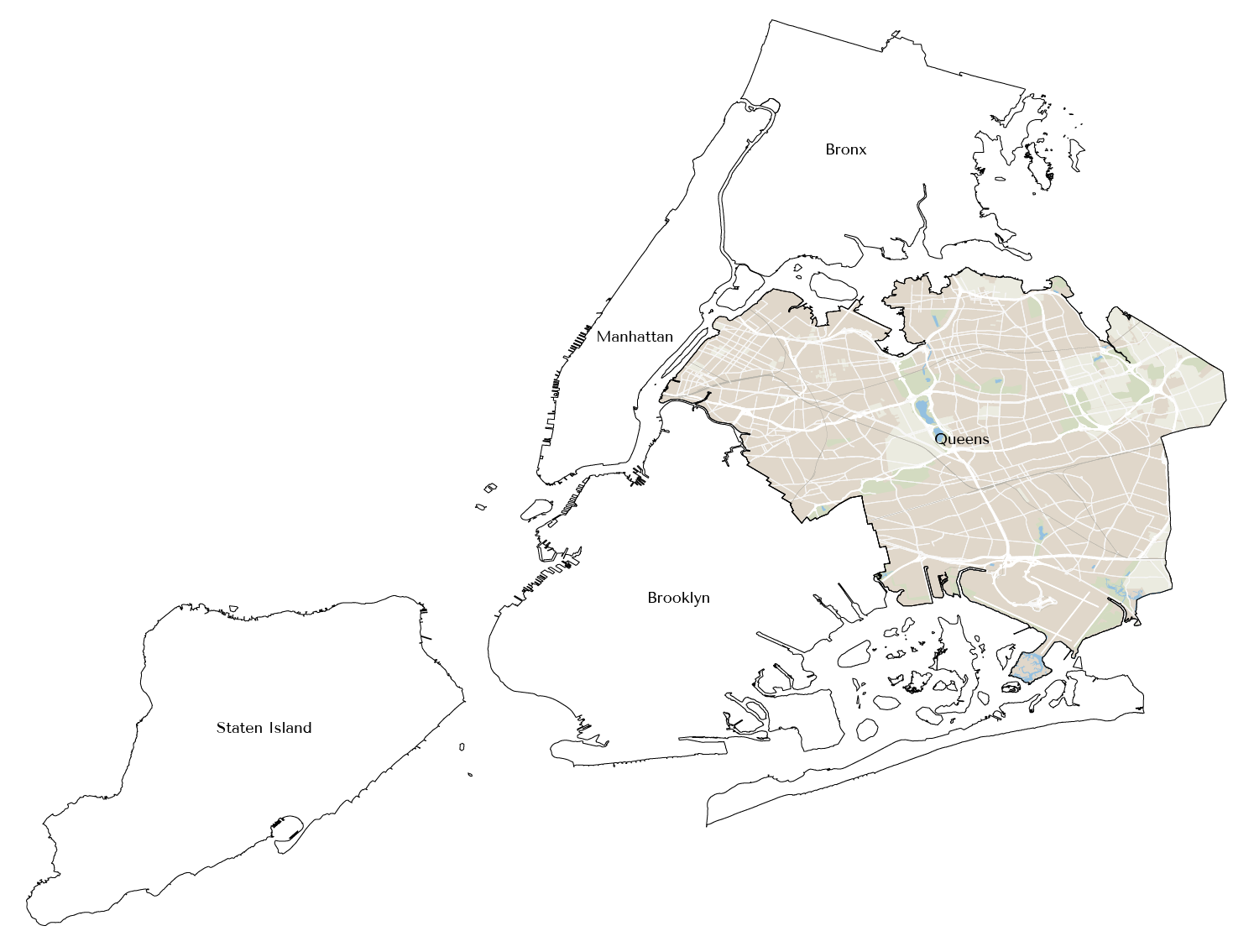

Diese neue Option für das Vektor-Basiskarten-Werkzeug ist perfekt für die schnelle Erstellung von interessant geformten Inset-Maps!

Daten aus WMS importieren 1.3.0

Viele unserer Benutzer haben um die Möglichkeit gebeten, Daten aus dem Web Map Service WMS Version 1.3.0 zu importieren, und wir freuen uns, Ihnen mitteilen zu können, dass dies nun in MAPublisher v11.4 möglich ist! Folgen Sie einfach den üblichen Schritten, um einen Web Map Service hinzuzufügen und wählen Sie 1.3.0 aus dem Dropdown-Menü Version. Wir haben auch eine Option "Autodetect Version" in diesem Menü hinzugefügt, die die von der angegebenen URL verwendete WMS-Version erkennen kann.

Aktion "Zeichen drehen" zu Text Utilities hinzugefügt

Zeichen drehen ist eine neue Option, die dem Aktionsmenü des Textwerkzeugs hinzugefügt wurde. Diese Aktion gilt nur für Punkttext, nicht für Text auf einem Pfad. Sie bietet die Möglichkeit auszuwählen, ob die Zeichen so ausgerichtet werden, dass sie der Richtung des Pfades folgen, oder ob sie nach oben zeigen. Außerdem können die Benutzer einen Schwellenwinkel für die vertikale Ausrichtung festlegen, der bestimmt, welche Textelemente vertikal gedreht werden, und/oder einen Schrägwinkel festlegen, der die Zeichen innerhalb eines Textelements dreht.

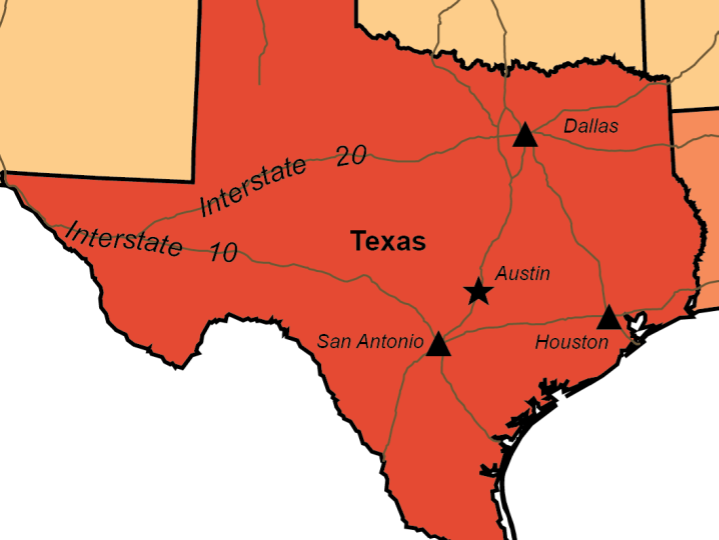

Die Aktion Zeichen drehen ist eine hervorragende Möglichkeit, die Lesbarkeit der Textobjekte einer Karte zu verbessern. Sie ist besonders nützlich für Sprachen, die zur besseren Verständlichkeit richtig gedrehte Zeichen benötigen, wie z. B. Chinesisch. Nachfolgend finden Sie eine grundlegende Illustration der neuen Funktion.

Konvertierung von RGB-Schwarz in 100K-Schwarz beim Import im
CMYK-Modus

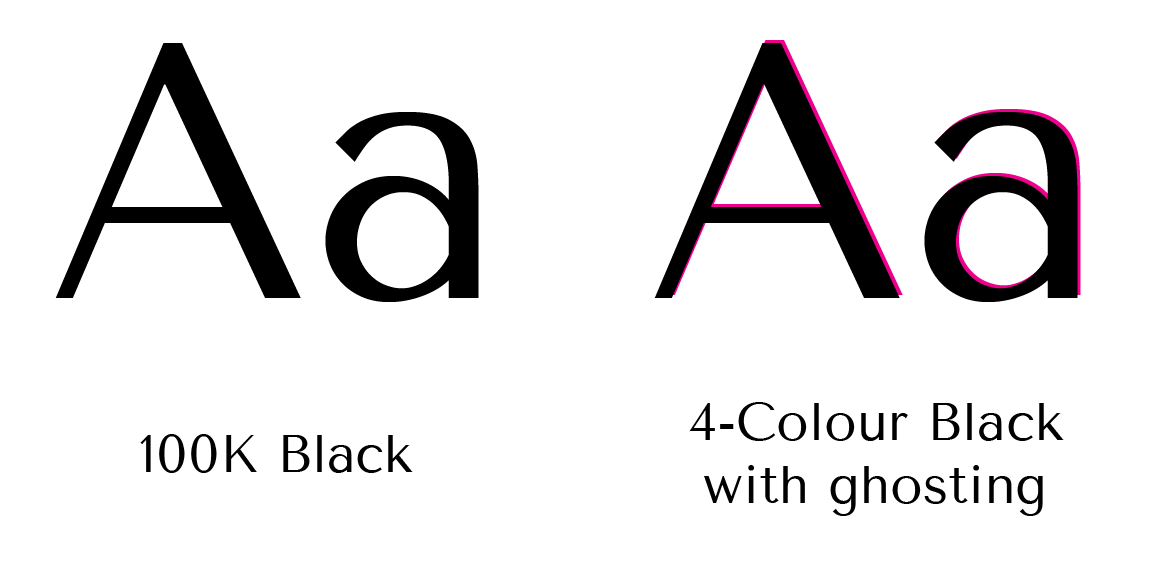

In CMYK-Dokumenten werden schwarze RGB-Elemente oft in sattes Schwarz (d. h. 4-Farben-Schwarz) anstelle von 100K-Schwarz konvertiert, was beim Druck von Elementen, die feine Details erfordern, wie z. B. kleine Texte und Linien, ein als "Ghosting" bekanntes Problem verursachen kann. Geisterbilder entstehen, wenn winzige Abweichungen in der Druckplatte unscharfe Überreste der 4 Farben an den Rändern erzeugen, wie unten zu sehen.

Um die Erstellung von gedruckten Karten zu erleichtern, wurde in den MAPublisher-Voreinstellungen im Abschnitt Import MapData die neue Option "RGB-Schwarz in 100K-Schwarz konvertieren" für CMYK-Dokumente hinzugefügt. Diese Option ist standardmäßig aktiviert.

Legen Sie einen Versatz der Führungslinie fest, wenn Sie MAP Tagger verwenden

Bei Verwendung des MAP Tagger-Werkzeugs wurde die Option, einen Versatz zwischen der Führungslinie und dem Element anzugeben, auf der Registerkarte "Leader Line Settings" im Abschnitt Rules hinzugefügt. Aktivieren Sie das Kontrollkästchen "Offset from Feature" und legen Sie einen Offset-Abstand fest. Damit können Sie sicherstellen, dass die erstellte Führungslinie das zu beschriftende Element nicht verdeckt.

MAPublisher 11.3 enthält diese Funktionen:

• Kompatibel mit Adobe Illustrator 2024
• Kompatibel mit Windows 11 und macOS 14 Sonoma
• Unterstützung für FME 2023
• Neue Option "Rotationspunkt" in Skalieren und Drehen nach Attribut
• Neue Option 'Auswahl aus vorhandenem MAP-Layer' im räumlichen Filter beim Import
• Verschiedene Verbesserungen der Benutzeroberfläche und der Leistung

MAPublisher 11.3.1 behebt die folgenden Probleme:

• Es wurde ein Problem behoben, bei dem Tastaturkürzel auf dem Mac nicht funktionierten.
• Ein Problem mit dem Winkel Tripel Koordinatensystem wurde behoben
• Fehlerkorrekturen und Verbesserungen

MAPublisher 11.3.2 behebt die folgenden Probleme:

• Ein Problem wurde behoben, bei dem das Kopieren und Einfügen bei aktivierter Feststelltaste auf dem Mac nicht funktionierte
• Ein Problem wurde behoben, bei dem der Vorschaudialog für Raster und Gitternetze nicht geschlossen wurde.
• Fehlerkorrekturen und Verbesserungen

MAPublisher 11.3.3 behebt die folgenden Probleme:

• Es wurde ein Problem behoben, bei dem WFS keine Verbindung herstellen konnte, wenn ein Benutzername und ein Kennwort für den Zugriff erforderlich waren.
• Ein Problem mit der Proxy-Authentifizierung wurde behoben
• Es wurde ein Problem behoben, bei dem die äquidistante zylindrische Projektion nicht korrekt gelesen wurde.
• Ein Absturz beim Ziehen von Polygonen von Flächenebenen auf Nicht-Kartenebenen wurde behoben
• Fehlerkorrekturen und Verbesserungen
