Terrassierung von Geländedaten

screen & paper | 26.01.2024 |Höhendaten und Geländeanalyse

Aufgabenstellung: In einem Gelände sollen verschiedene Terrassen angelegt werden.

Zur Verdeutlichung der Vorgehensweise werden auf der Basis eines Höhenmodells Höhenlinien erzeugt und diese zur Simulation der Terrassen herangezogen.

1. Höhenrelief

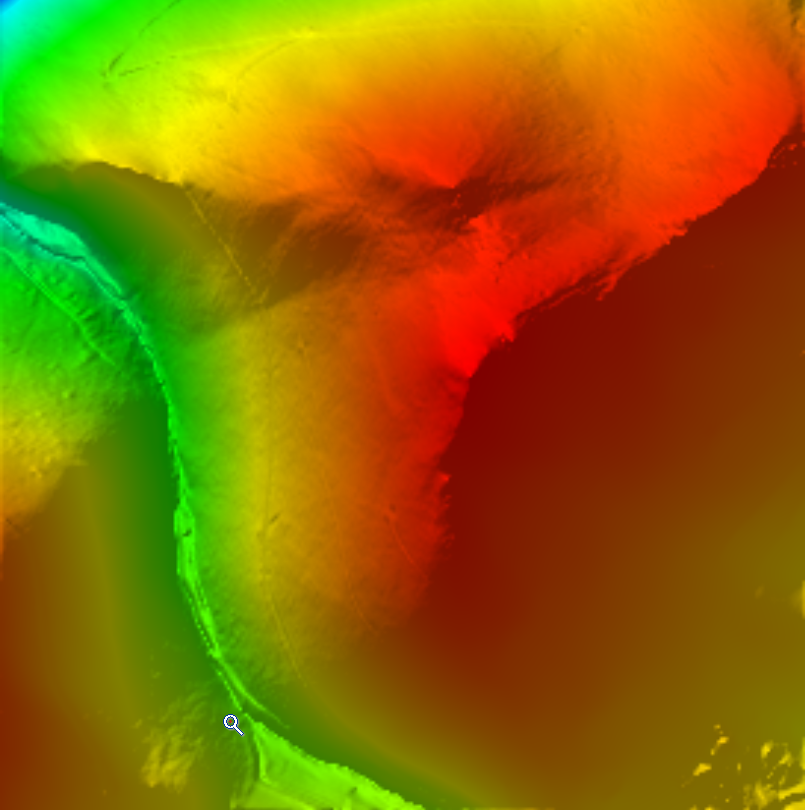

Basis dieses Beispiels ist ein auf der Grundlage von LiDAR-Daten erzeugtes Höhenrelief.


2. Höhenlinien und -flächen

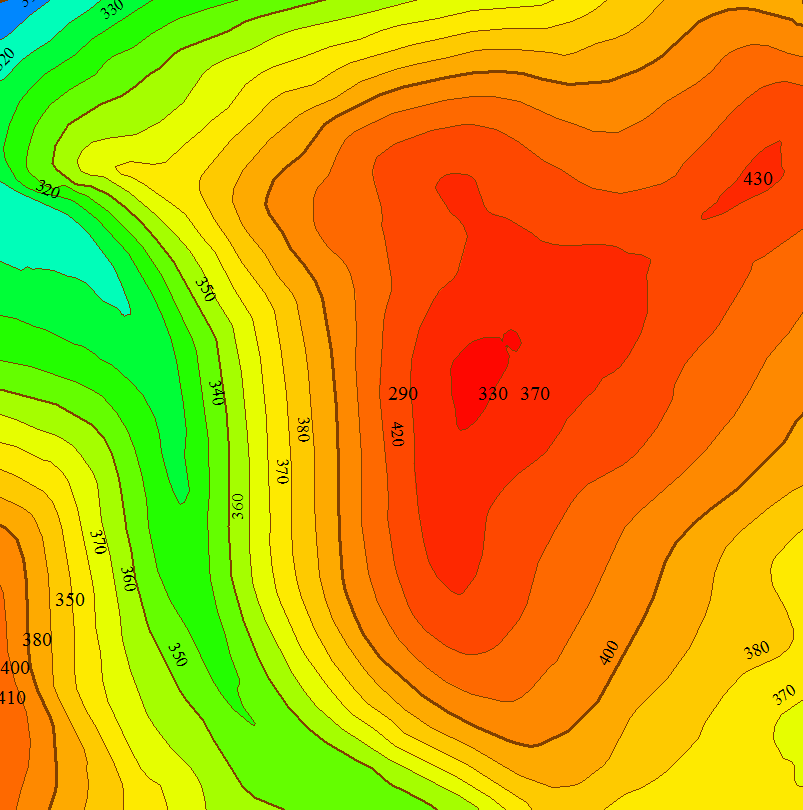

Mit der Funktion »Höhenlinien erstellen« (Create Contours) werden Höhenlinien im Abstand von 10 m erzeugt. Bei der Erstellung wird die Option mit angekreuzt, auch Flächen zu erstellen.

Um die zu bearbeitende Fläche zu erhalten, wird:

  • ein Rechteck gezeichnet, das einen Ausschnitt der Höhenlinien darstellt
  • mit einem Rechts-Klick unter »Optionen« festgelegt, dass nur Flächenelemente ausgewählt werden können
  • alle Höhenflächen selektiert und in eine neue Ebene kopiert (kopieren und einfügen in neue Ebene)

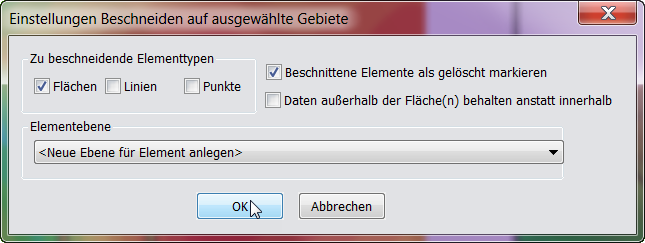

  • Auswahl des Rechtecks und Rechts-klick -> Funktionen Ausschneiden... -> BESCHNEIDEN
    (Crop/Combine/Split Functions -> CROP)

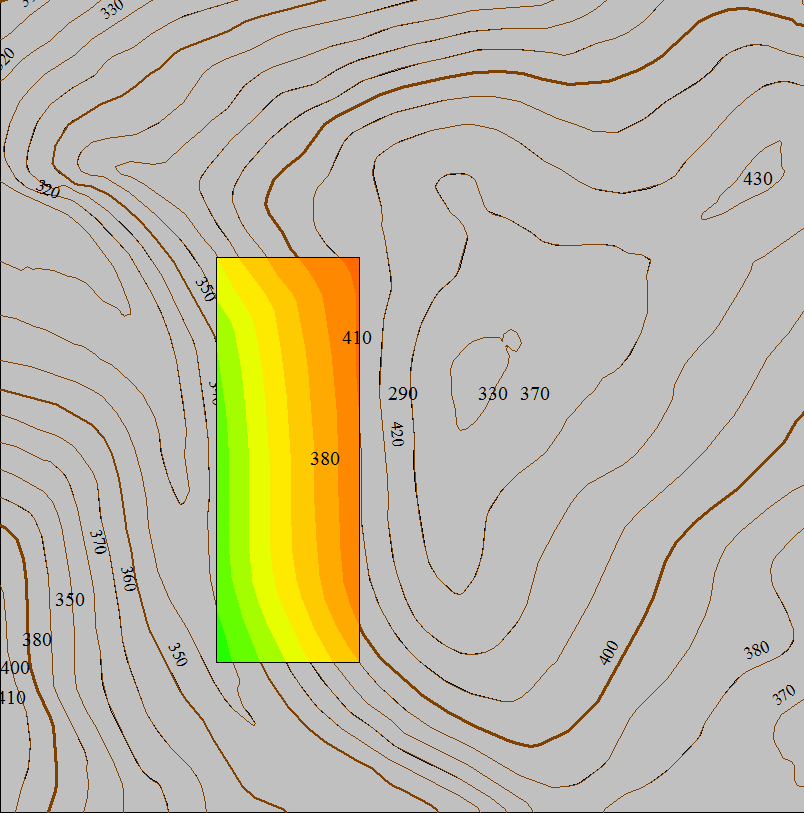

  • Als Ergebnis erhalten Sie einen Ausschnitt, der im folgenden die gewünschte Terrassierung simulieren soll (grau ist der Gesamtausschnitt angezeigt).

3. Höhenraster erzeugen

Von diesem Ausschnitt wird jetzt ein Höhenraster erzeugt über Analyse -> Höhenraster erstellen (Analysis -> Create Elevation Grid ...)

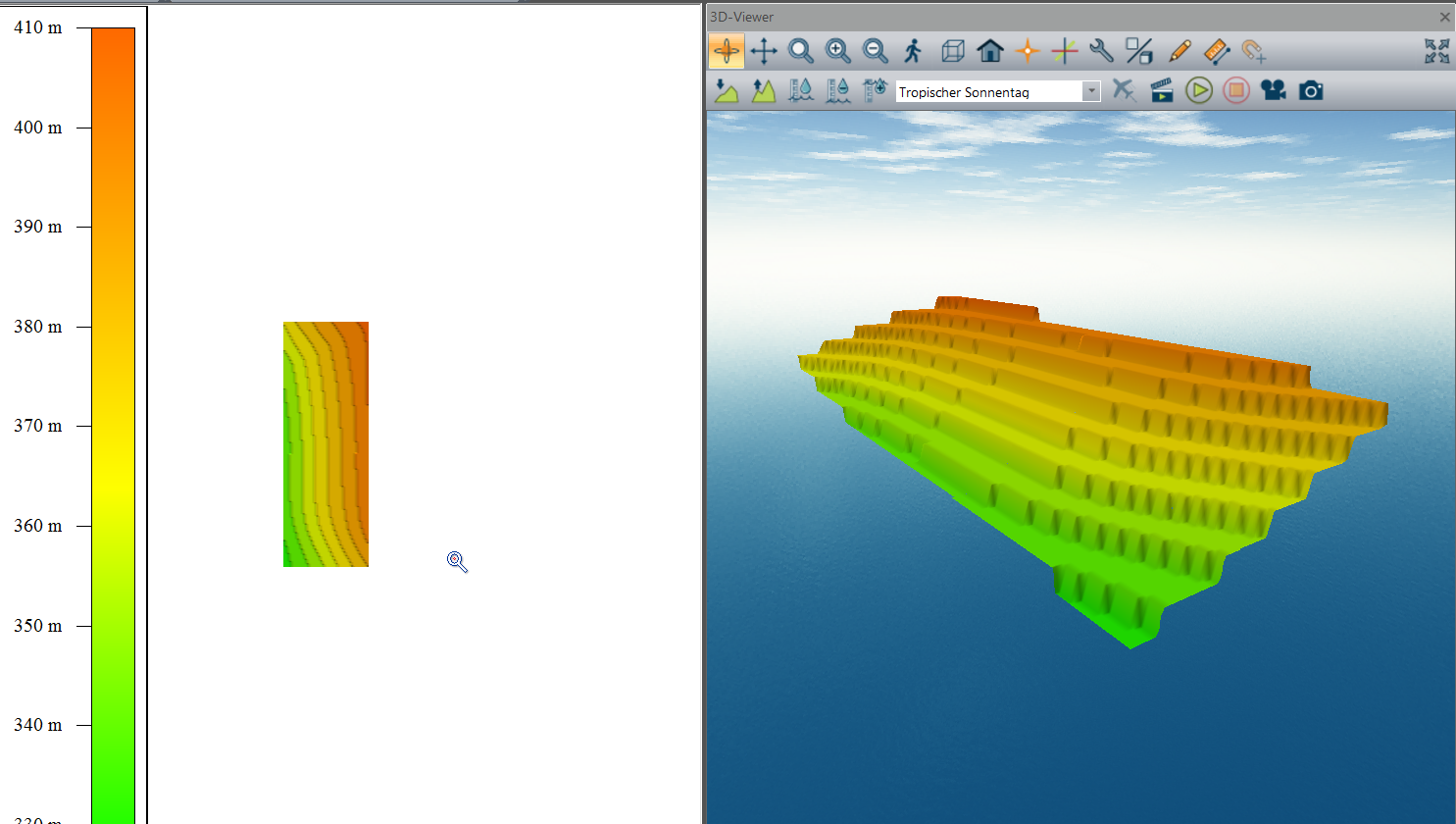

Das Ergebnis ist ein Geländemodell des Ausschnitts:


4. Geländemodelle kombinieren

Über Analyse -> Gelände-Ebenen zusammenfügen/vergleichen (Analysis -> Combine/Compare Terrain Layers...) werden die beiden Geländemodelle kombiniert zu einem neuen Geländemodell.



5. Kombination Höhenflächen mit LiDAR-Daten

Sie können die Höhenflächen aus Punkt 2 auch direkt im Rahmen der Erstellung eines Geländereliefs aus LiDAR-Daten einsetzen.

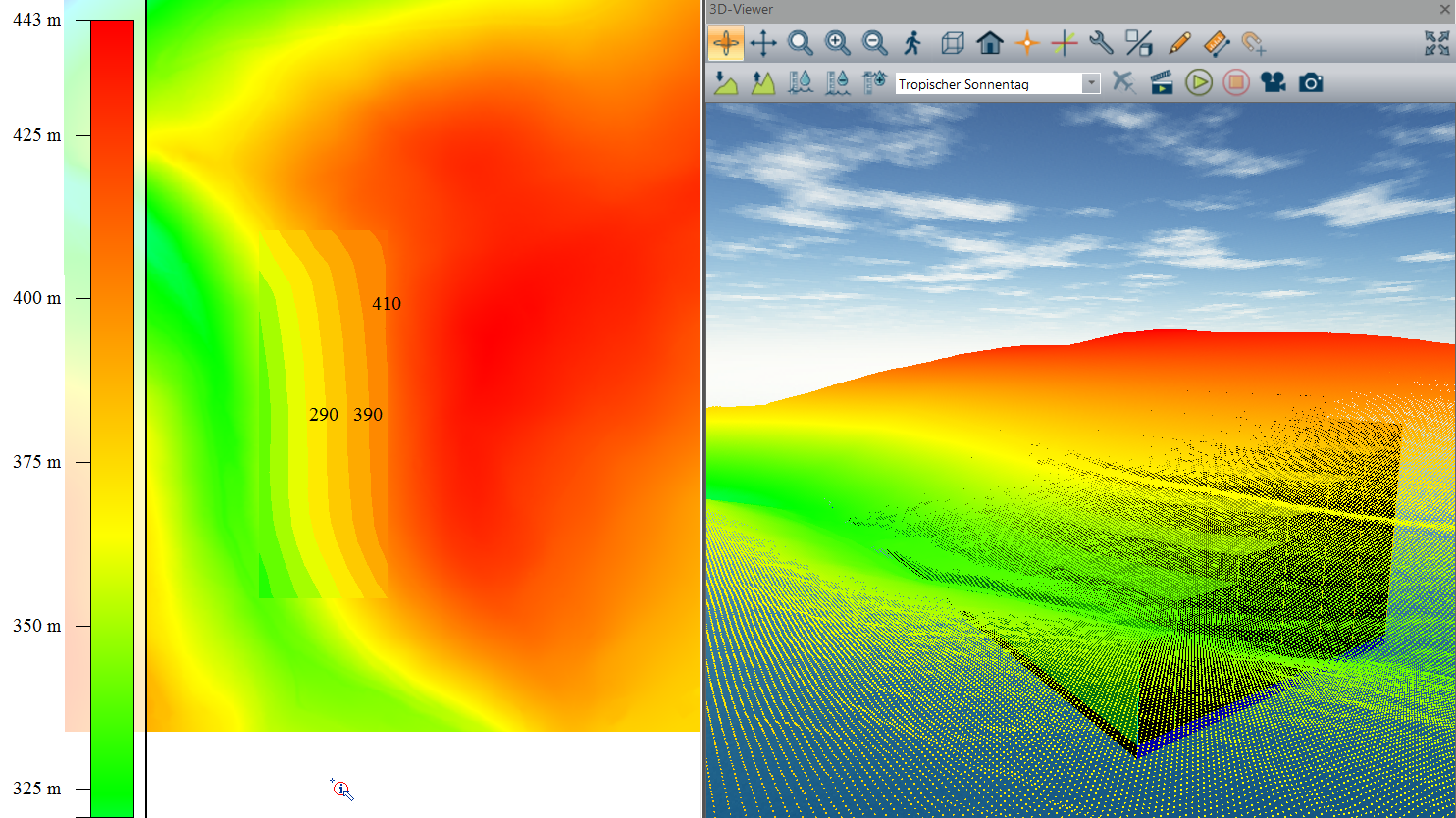

  • Anzeige LiDAR-Daten und Höhenflächen:

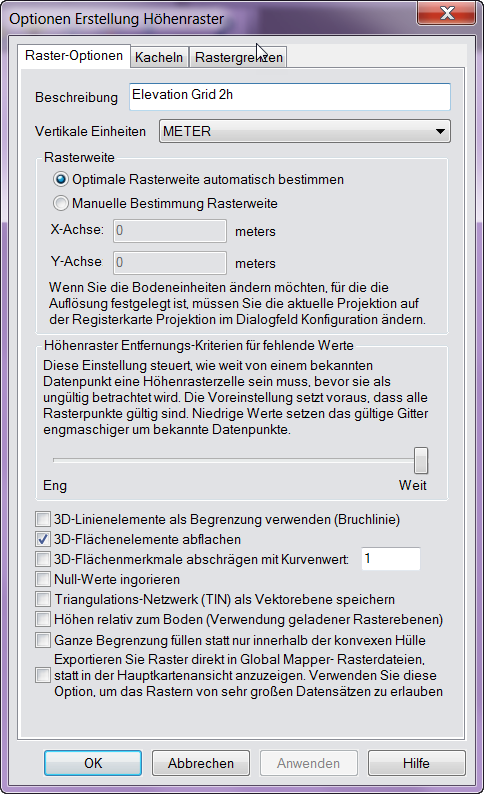

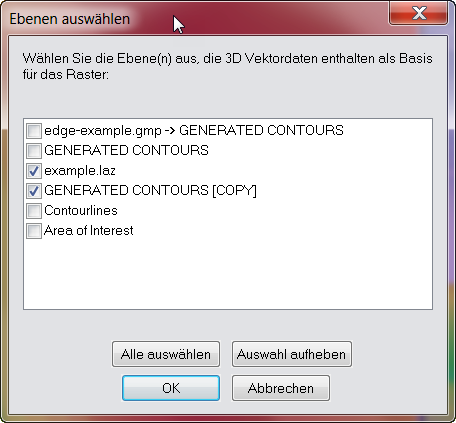

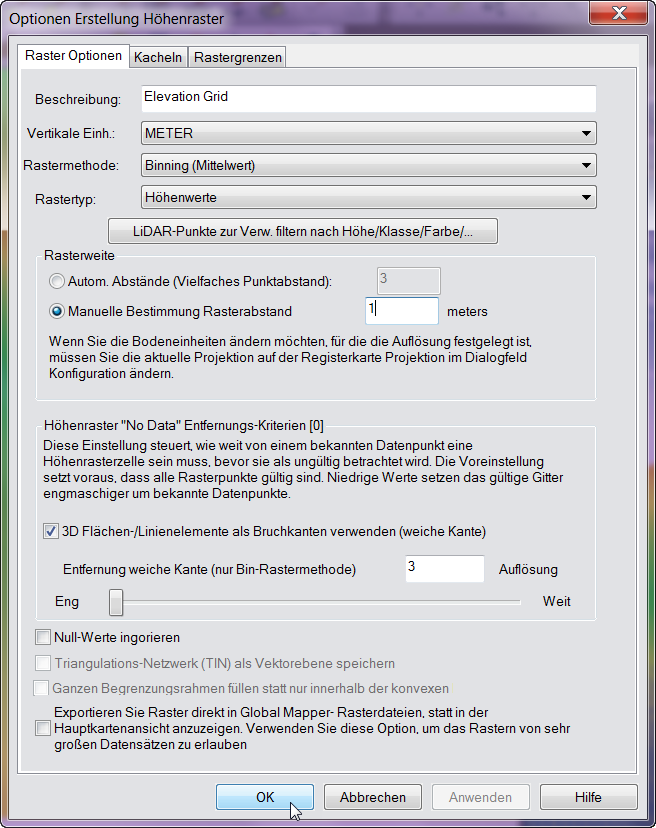

  • Aufruf Analyse -> Höhenraster erstellen (Analysis -> Create Elevation Grid ...); im folgenden beispielhafte Einstellungen):

  • Beachten Sie die Checkbox bei der Option, Bruchkanten einzusetzen. Sie können auf die gleiche Weise auch Linienelemente als Bruchkanten verwenden und damit die Reliefbildung steuern (vgl. Punkt 6).

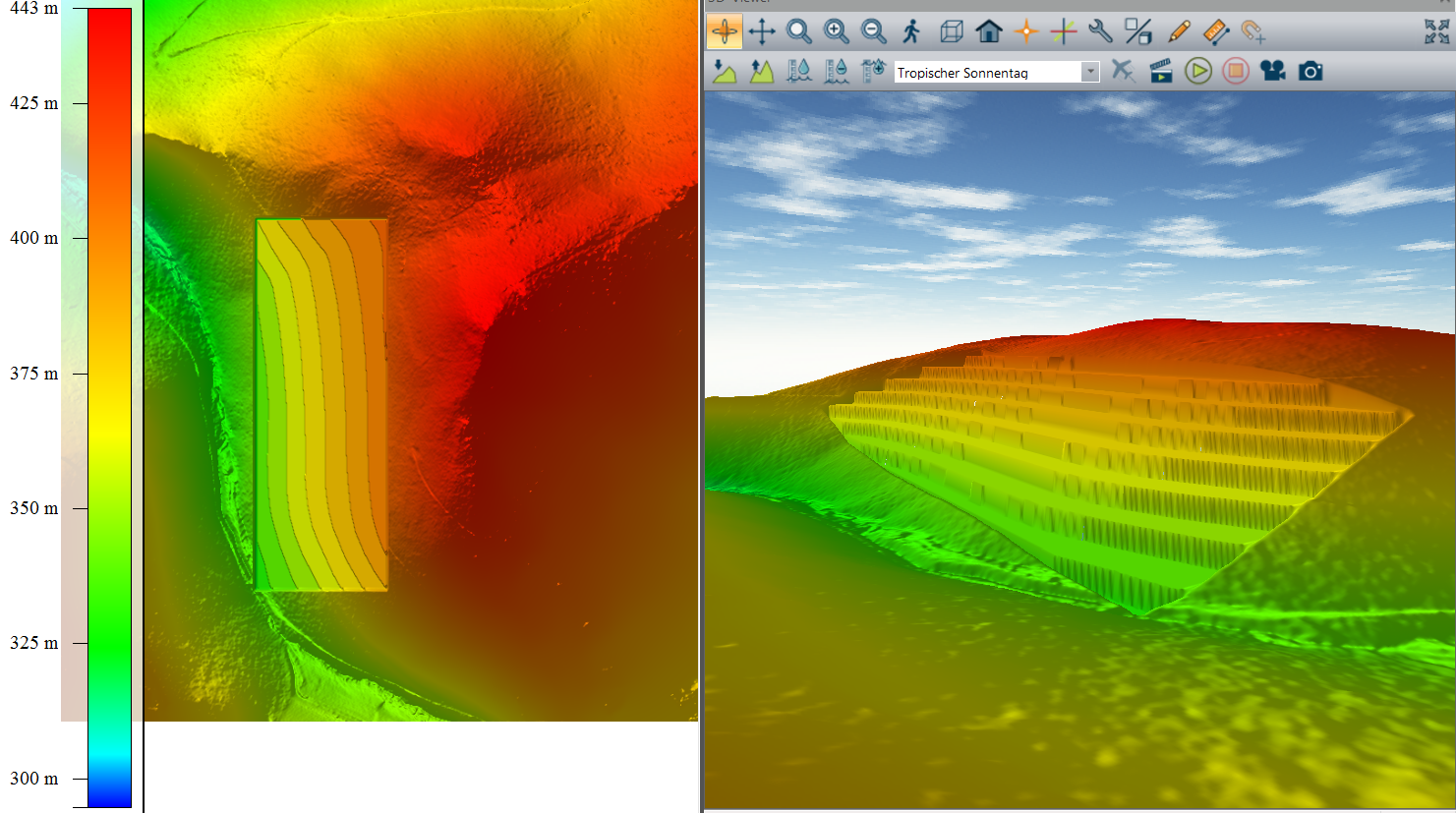

  • Ergebnis:

6. Kombination Linien mit LiDAR-Daten

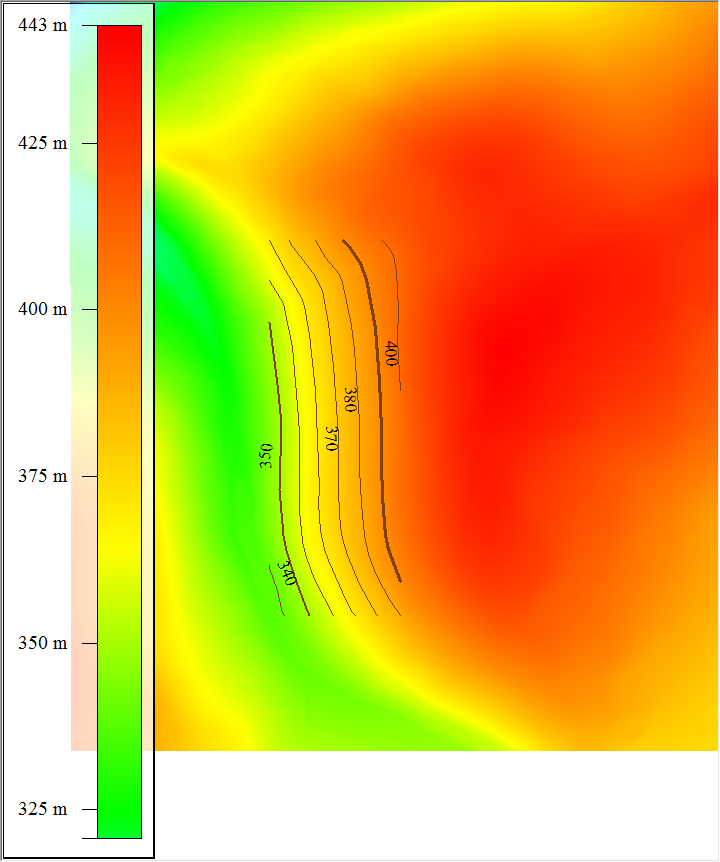

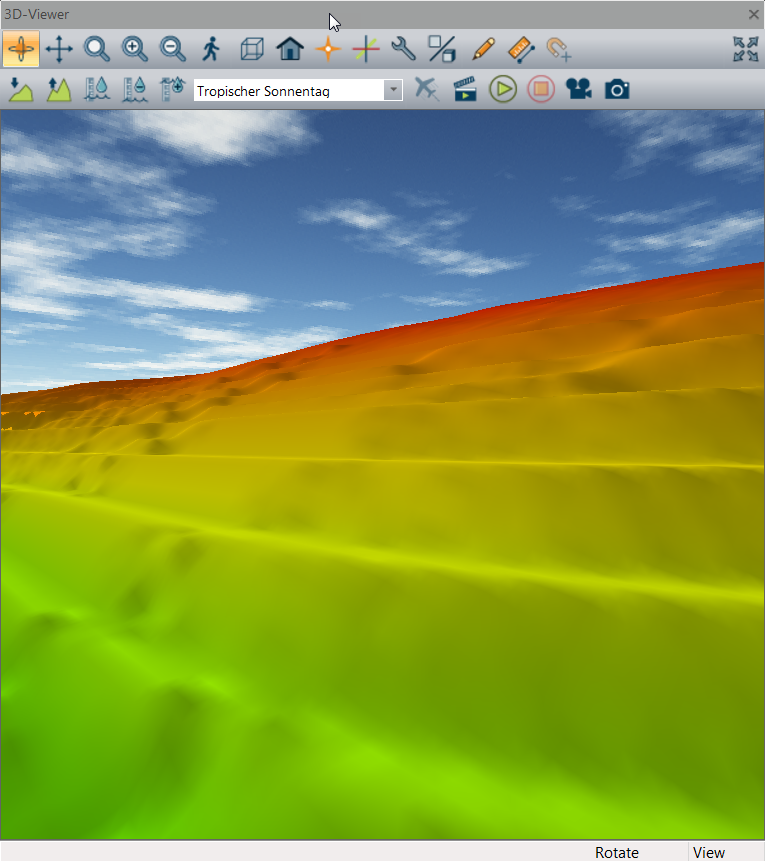

Wenn Sie nach dem gleichen Prinzip einen Ausschnitt der Höhenlinien erzeugen und dann wie in 5. beschrieben ein Geländeraster erzeugen, erhalten Sie ebenfalls ein terrassiertes Gelände.

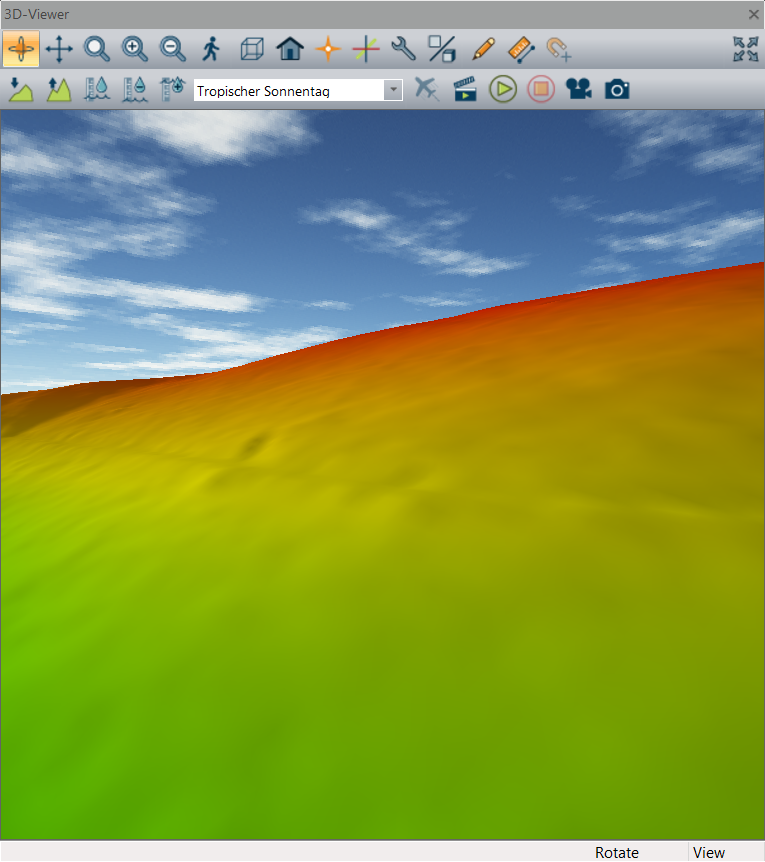

Zum Vergleich das Gelände ohne Terrassierung.
