Kartendesign – Feldvariablen (Makros)
Feldvariablen können zusammen mit anderem statischen Text eingefügt werden. Angenommen, der Maßstab ist beispielsweise auf 100000 eingestellt, wird der Text »Kartenmaßstab: 1:%SCALE%« im Seitenlayout zu »Kartenmaßstab: 1:100000«.

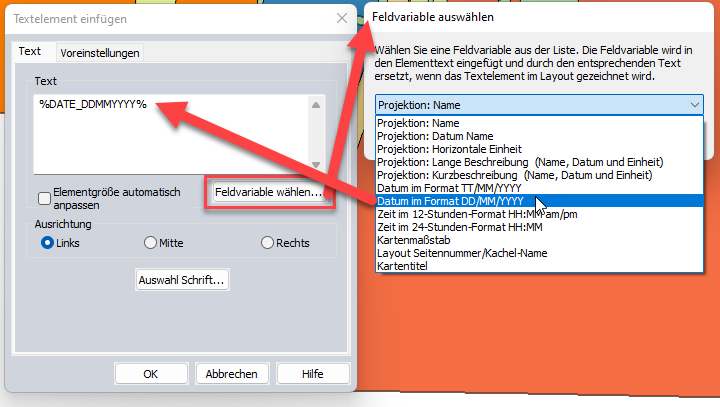

Verwenden Sie den Button Feldvariable wählen... (Select Macros), um variablen Text einzufügen. Die Makros erscheinen im Textbearbeitungsfenster innerhalb von „%“, was darauf hinweist, dass es sich um eine Variable handelt.

Variabler vordefinierter Text zum Einfügen umfasst:
Benutzerdefinierte Feldvariablen Projektion
- Name
- Bezugsname
- Horizontale Einheit
- Lange Beschreibung
- Kurze Beschreibung
Datum und Uhrzeit
- Datum im Format MM/TT/JJJJ
- Datum im Format TT/MM/JJJJ
- Uhrzeit im 12-Stunden-Format HH:MM am/pm
- Uhrzeit im 24-Stunden-Format HH:MM
Kartenmaßstab
Layout-Seitennummer/Kachelname
Kartentitel – Dieser wird bei der MapBook-Erstellung automatisch generiert.
Benutzerdefinierte Feldvariablen (z.B. Unternehmensinformationen, Copyright etc.) werden mit dem Feldvariablen-Editor verwaltet. Sie können speziell für den Arbeitsbereich gespeichert oder global für jede auf dem Computer erstellte Karte als zugänglich festgelegt werden.
Globale benutzerdefinierte Feldvariablen werden in der Datei »custom_macros.txt« gespeichert im Ordner »Benutzerdaten«.
Der Editor ist im Kartenlayout-Menü Datei unter Einstellungen... verfügbar. Er kann auch direkt von einem Textelement aus aufgerufen werden, über einen Klick auf die Schaltfläche Feldvariablen bearbeiten...

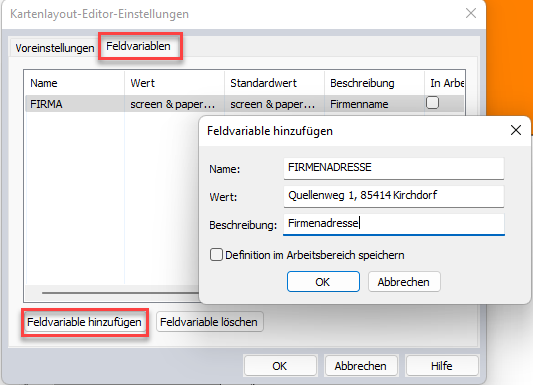

Feldvariable hinzufügen - Klicken Sie auf diese Schaltfläche, um der Liste eine neue Feldvariable hinzuzufügen. Das Dialogfeld Feldvariable hinzufügen öffnet sich:
- Name - Der Variablenname der Feldvariable, der in dem Textelement in %% angezeigt wird. Er darf nicht leer sein, darf keine Leerzeichen enthalten und muss eindeutig sein.

- Wert - Dies Zeichenfolge ersetzt beim Einsatz die Feldvariable im Textelement. Sie darf nicht leer sein. Wenn das Kontrollkästchen »Definition im Arbeitsbereich speichern« markiert ist, wird dieser Wert im Arbeitsbereich gespeichert.
- Standardwert - Dies Zeichenfolge ersetzt die Feldvariable im Textelement, wenn das Makro nicht im Arbeitsbereich gespeichert ist. Dieser Wert wird in der Datei custom_macros.txt gespeichert.
- Beschreibung - Das ist der Text, der in der Liste angezeigt wird bei der Auswahl einer Feldvariable. Diese Liste befindet sich im Eigenschaftsfenster eines Textelements, damit der Benutzer dem Element leicht eine Feldvariable hinzufügen kann.
- Definition im Arbeitsbereich speichern - Dieses Kontrollkästchen gibt an, ob der Wert der Feldvariable im Arbeitsbereich gespeichert werden soll oder nicht.
Um eine Feldvariable zu bearbeiten, klicken Sie auf ein einzelnes Feld in der Tabellenansicht, damit es hervorgehoben wird. Klicken Sie erneut, um dann den Wert direkt zu bearbeiten.
Feldvariable löschen - Löscht die ausgewählte(n) Feldvariablen. Diese Schaltfläche ist deaktiviert, wenn keine Feldvariablen in der Tabelle ausgewählt ist.
Wenn Sie auf die Schaltfläche OK klicken, wird die Datei custom_macros.txt aktualisiert.
