Schnelle Geländeanalyse in Global Mapper Mobile

Global Mapper Mobile® ist ein nützliches Werkzeug zur Datenerfassung vor Ort für alle Kartennutzer, die Datenreferenzierung, -bearbeitung oder -erfassung auf einem Mobiltelefon oder Tablet-Gerät benötigen. Neben der Anzeige und Erstellung digitalisierter Vektorfunktionen in der App stehen schnelle Geländanalyse-Werkzeuge für wichtige Funktionen zur Verfügung. Mit einem Abonnement für das Pro-Modul in Global Mapper Mobile werden die folgenden Geländanalyse-Werkzeuge freigeschaltet: Konturerstellung, Volumenberechnung und Sichtbarkeitsanalyse.

Alle Werkzeuge zum Bearbeiten, Abfragen oder Erstellen von Daten in Global Mapper Mobile finden Sie in dem Werkzeugkasten in der linken unteren Ecke der Benutzeroberfläche. Durch Tippen auf das Werkzeugkasten-Symbol, das das aktive Werkzeug im Symbol anzeigt, wird das Menü "Tools" (Werkzeug) geöffnet, in dem ein Werkzeug zur Verwendung ausgewählt werden kann.

Die Werkzeug zur Erstellung von Höhenlinien ist die neueste Ergänzung zu den Analysewerkzeugen in Global Mapper Mobile Pro und wurde in Version 3.0 der mobilen App eingeführt. Das Tool stützt sich auf geladene Geländedaten, um eine neue Ebene mit Vektorelementen zu erstellen, die das Gelände beschreiben.

Während schattierte Geländedaten eine nützliche Visualisierung von Geländeänderungen in einer 2D-Kartenansicht darstellen, können Höhenlinien dabei helfen, die Steilheit der Höhenänderung zu beschreiben. Wenn Höhenlinien dicht beieinander liegen, ist das Gelände steiler, was in Kombination mit der Farbgebung der Höhenwerte den Benutzern von Global Mapper Mobile eine umfassendere Beschreibung des Geländes im Kartenbereich bietet.

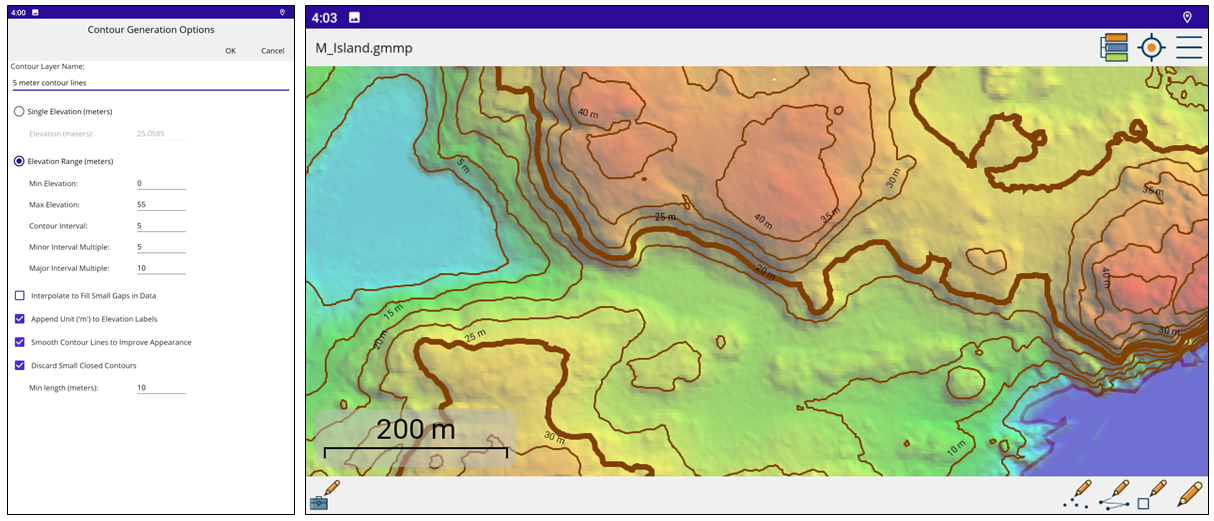

Um in Global Mapper Mobile Pro eine Ebene mit Höhenlinien zu erstellen, öffnen Sie eine Karte mit einer Ebene mit Geländedaten und tippen Sie auf die Toolbox, um das Werkzeug "Contours" (Höhenlinien) auszuwählen.

Ähnlich wie bei den Optionen in Global Mapper® Desktop ermöglichen die Optionen zur Erzeugung von Höhenlinien in Global Mapper Mobile Pro die Erstellung eines Satzes von Höhenlinien in einem bestimmten Intervall oder von Linien, die nur eine einzige Höhe nachzeichnen. Außerdem kann der Höhenbereich, über den die Linien generiert werden, festgelegt werden. Standardmäßig ist dies der Bereich der geladenen Geländedaten.

Zu den weiteren Optionen gehören die Interpolation über kleine Datenlücken, Einheitenbeschriftungen, die Glättung von Linien für ästhetisch ansprechendere Linien und das Verwerfen geschlossener Höhenlinien unterhalb eines festgelegten Längen-Schwellenwerts.

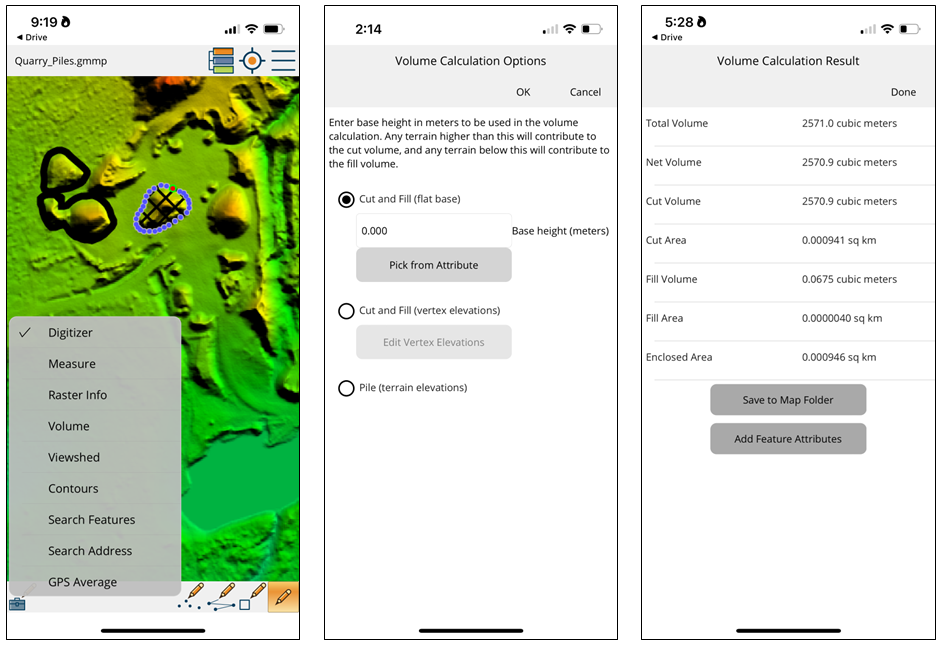

Ein Werkzeug zur Volumenberechnung ist seit einigen Versionen in Global Mapper Mobile Pro enthalten. Als Werkzeug zur Geländeanalyse basiert die Berechnung auf geladenem Gelände. Die Grenzen für den Vorgang werden durch ein ausgewähltes Flächenelement in der Karte festgelegt. Auch hier gilt: Das Volumen-Werkzeug kann nur über den Werkzeugkasten aufgerufen werden, wenn Gelände geladen und ein Flächenelement ausgewählt ist.

Im Volumenberechnungs-Werkzeug gibt es drei Optionen für die Höhe des ausgewählten Bereichs: Basisebene, Knotenpunkt-Erhebungen oder Geländereliefs.

• Bei der ersten Option, "Abtragen und Aufschütten" (Basisebene), wird der Benutzer nach einem Wert gefragt, der als Bereichshöhe verwendet werden soll.
• Bei der zweiten Option, "Abtragen und Aufschütten" (Knotenpunkt-Erhebungen), werden die Höhen der ausgewählten Knotenpunkte verwendet; der Benutzer kann die Knotenpunkthöhen über diese Option auch als Liste anzeigen.
• Die dritte Option "Geländehöhen" tastet das geladene Gelände entlang der Grenze des ausgewählten Bereichs ab.

Unabhängig von der gewählten Methode erstellt das Werkzeug dann eine interpolierte Oberfläche über den ausgewählten Bereich unter Verwendung der durch die Volumenberechnungsoptionen vorgegebenen Höhen und vergleicht diese mit dem Gelände innerhalb des ausgewählten Bereichs, um das Volumen zu berechnen.

Neu in Version 3.0 von Global Mapper Mobile Pro ist ein Bildschirm für den Volumenberechnungsbericht mit der Option, die berechneten Werte dem ausgewählten Vektorbereich hinzuzufügen. Dadurch können die Ergebnisse der Volumenberechnung zum Speichern und Teilen an den Vektorbereich in der Karte angehängt werden.

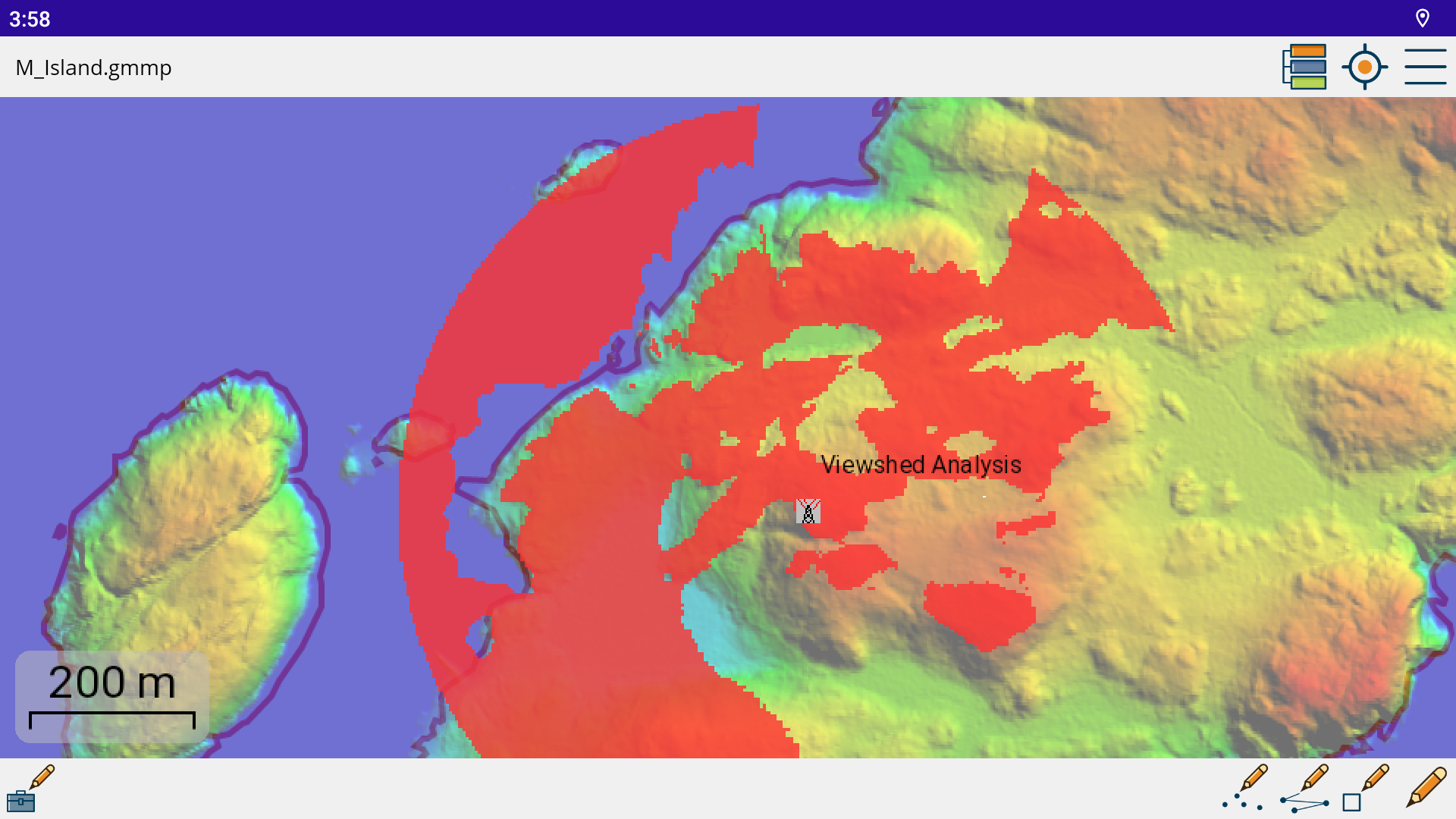

Das dritte Geländeinformations-Werkzeug in Global Mapper Mobile Pro ist das Sichtbarkeits-Werkzeug. Das Sichtbarkeits-Werkzeug ist nützlich für eine schnelle Sichtlinienanalyse in Global Mapper Mobile und verwendet einen ausgewählten Punkt oder den GPS-Standort, um die sichtbaren oder verdeckten Bereiche auf der Grundlage der geladenen Geländedaten zu berechnen.

Durch die Möglichkeit, den GPS-Standort in der Sichtlinienberechnung zu verwenden, können Benutzer eine Sichtbarkeitsberechnung durchführen, die für ihre aktuelle Position im Feld relevant ist. In diesem Blog erfahren Sie mehr über die Verwendung des Sichtbarkeits-Werkzeug in Global Mapper Mobile Pro.

Von Referenzkarten bis hin zur Erfassung GPS-gestützter Daten – Global Mapper Mobile erledigt die Arbeit. Die App ist für iOS- und Android-Mobilgeräte verfügbar. Laden Sie sie noch heute kostenlos herunter!

Weitere Informationen zum Abonnieren des Pro-Moduls für erweiterte Optionen und Analyse-Werkzeuge in der App finden Sie auf unserer Seite zu Global Mapper Mobile.
