Kartierung eines Golfplatzes mithilfe von Drohnenbildern
Global Mapper Pro® bietet die Übernahme von UAV-/Drohnenbildern und Datenverarbeitungsmethoden, die unersetzliche Werkzeuge für ein hochintensives Landmanagement sind.
Golfplätze sind ein gutes Beispiel: Räumliche Daten ermöglichen es Managern, das Land quantitativ zu erkunden, um Steigungen zu messen, Böden zu kartieren und vieles mehr. Obwohl Höhendaten und Luftbilder online verfügbar sind, ist nicht garantiert, dass die Quelle über aktuelle, hochauflösende Daten zu Ihrem Standort verfügt. Wenn Sie Ihre Daten mit einer Drohne erfassen und mit Global Mapper Pro verarbeiten, können Sie hochauflösende Daten erstellen, wann und wo immer Sie sie benötigen.

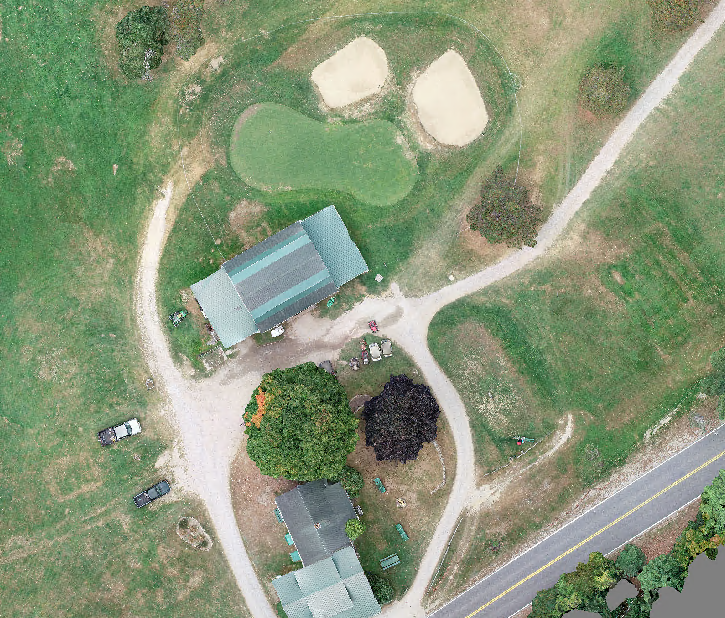

Orthofoto erstellt in Pixel to Points
Verarbeitung von UAV-/Drohnenbildern mit dem Werkzeug "Pixel to Points"
Pixels to Points®, oft auch als P2P bezeichnet, ist ein photogrammetrisches Verarbeitungswerkzeug in Global Mapper Pro, das überlappende Bilder verwendet, um fototexturierte 3D-Modelle, Orthobilder und hochauflösende Punktwolken zu erstellen. Golfplätze profitieren von der leichten Zugänglichkeit zu Drohnenbildern.
Mit Pixels to Points können Golfplatzverwalter ein orthometrisches 2D-Luftbild erstellen, das eine Vogelperspektive des Golfplatzes bietet. Diese eignen sich hervorragend als Basiskarten oder als Grundlage für die Digitalisierung von Gehwegen, Sandbunkern und anderen sichtbaren Merkmalen zur Verwendung in Analysen. Sie können Pixels to Points auch verwenden, um 3D-Ausgaben einschließlich einer Punktwolke und eines 3D-Modells zu erstellen.
Die generierte Punktwolke kann ähnlich wie herkömmliches Lidar in Global Mapper verwendet werden, um das Geländevolumen zu messen, Strukturen zu bewerten, detaillierte Basiskarten zu erstellen und vieles mehr.
- Sehen Sie sich dieses Blog an, um mehr über die Werkzeuge von Global Mapper Pro zur Verarbeitung von Punktwolkendaten zu erfahren: Einsatz von maschinellem Lernen zur Klassifizierung der Brückeninfrastruktur in Punktwolkendaten

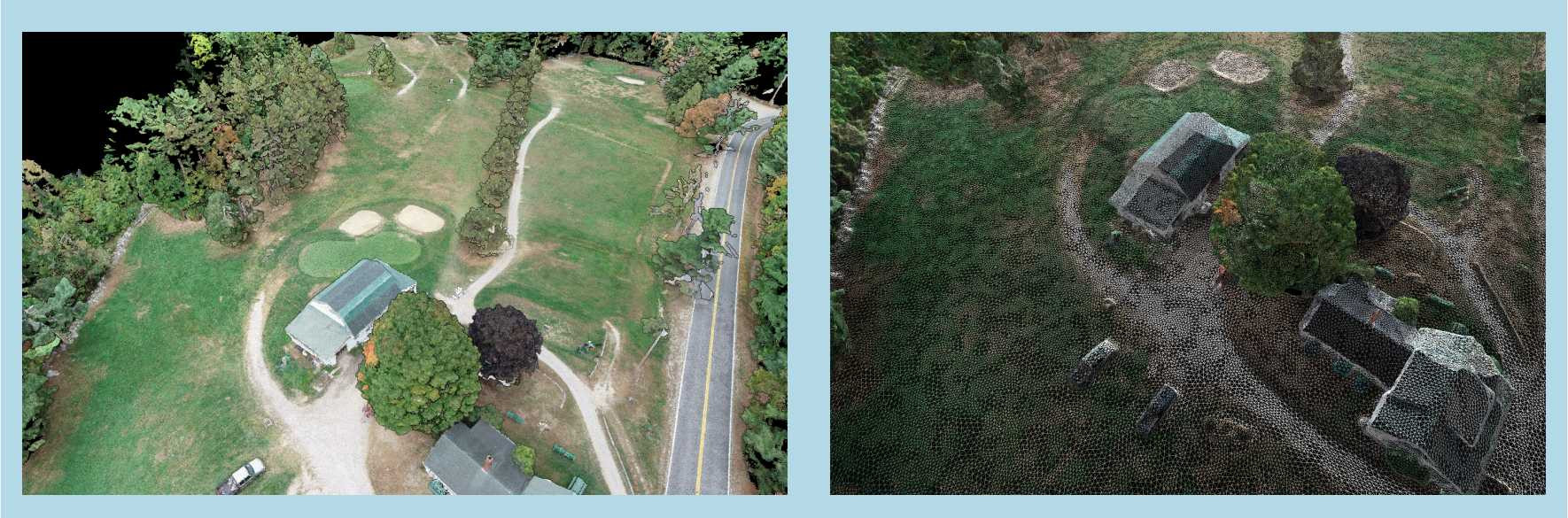

Aus Luftbildern können mit dem Werkzeug „Pixels to Points“ 3D-Daten und -Bilder erstellt werden.
Der Pixels to Points Wizard vereinfacht die Dateneingabe und die Entscheidung über Einstellungen
Sind Sie neu in der Photogrammetrie? Keine Sorge! Der Pixels-to-Points-Assistent wurde entwickelt, um die photogrammetrische Verarbeitung für alle Benutzer zugänglich zu machen, indem die Auswahl der Einstellungen vereinfacht wird.
Folgen Sie einfach den Anweisungen, um Ihre Drohnen-/UAV-Bilder zu importieren und Ihre wichtigste Ausgabe auszuwählen, einschließlich der Option, ein schnelles Ergebnis zur Qualitätsbewertung der Ausgabe zu erstellen. Global Mapper passt die Pixel-to-Points-Einstellungen an Ihre Eingabe an und bietet eine Nachverfolgungsoption, um die Einstellungen bei Bedarf zu optimieren. Sie können auch festlegen, dass DSM, Höhenlinien und andere Optionen automatisch erstellt werden. Verwenden Sie das primäre Dialogfeld, um Kontrollpunkte hinzuzufügen und erweiterte Einstellungen wie Maskierung und Farbharmonisierung zu verwenden.

Einfache Genauigkeit mit automatischer GCP-Platzierung

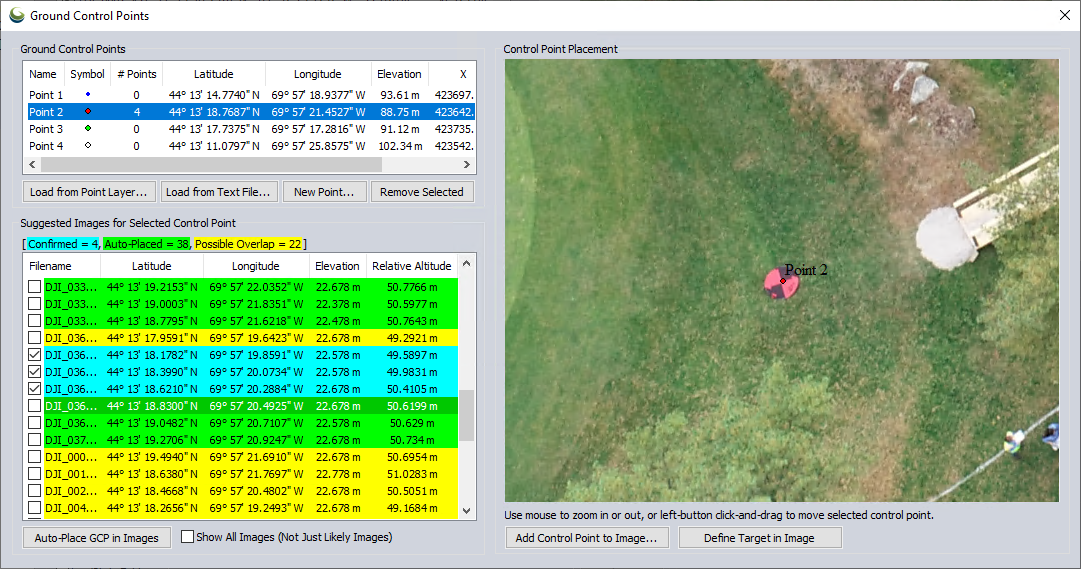

Bodenpasspunkte (GCPs) sind eine wichtige Methode zur Verbesserung der Genauigkeit in der Photogrammetrie. Durch die Einbeziehung von GCPs in die Verarbeitung können Benutzer die Präzision von hochgenauen GNSS-Einheiten für Bilder nutzen, die mit Drohnen/UAVs aufgenommen wurden. Bei diesem Verfahren wird die erfasste GCP-Position manuell jedem Bild zugewiesen, in dem sie erscheint. Der neue Ground Control Points Manager von Global Mapper unterstützt diesen Prozess, indem er GCPs erkennt und automatisch den erkannten Bildern zuweist. Weitere Informationen zur Verwendung von GCPs finden Sie in diesem Blog: Automatische Identifizierung von Bodenkontrollpunkten in UAV-/Drohnenbildern.
*Tipp: Verwenden Sie Global Mapper Mobile Pro, wenn Sie GCPs vor Ort sammeln, um die Datenübertragung zu vereinfachen. Lesen Sie mehr über die GNSS-Funktionen von Global Mapper Mobile Pro.

- Weitere Informationen zum Sammeln und Verarbeiten von Daten finden Sie unter "Golfplatzpflege und Felddatenerhebung".
Analyse der Höhendaten auf der gesamten Strecke
Global Mapper Pro kann verwendet werden, um aussagekräftige Messungen aus den generierten Punktwolkendaten zu extrahieren. Die vorhandene Geländetopografie kann mithilfe von Höhenlinien, Bruchkanten und Geländeoberflächen kartiert werden, und sogar Wasserbewegungen können mit dem Wassereinzugsgebiets-Werkzeug kartiert werden. Mit dem umfangreichen Geländeanalyse-Werkzeug-Set von Global Mapper kann das Gefahrenvolumen gemessen, modelliert werden, wie Wasser über das neue Gelände fließen wird, oder die Entwässerung geplant werden. Zukünftige Bauvorhaben können modelliert werden, um Fahrrinnenabstände, Baumhöhe und -platzierung zu bewerten, Lagepläne mithilfe von virtuellen Geländemanipulationstools zu erstellen und zu vergleichen – und vieles mehr, alles in Global Mapper Pro.

Diese Höhenlinien, die aus einer Punktwolke generiert wurden, veranschaulichen die Höhenunterschiede im Gelände.
Kartierung des Gefälles
Wenn Sie nach einer anderen Möglichkeit suchen, die Höhenunterschiede im Gelände eines Golfplatzes zu visualisieren, können Sie eine Neigungskarte oder ein Raster erstellen. Benutzer können Neigungswerte anzeigen, indem sie eine benutzerdefinierte Schattierung erstellen oder sie mit dem Werkzeug "Raster-Reklassifikation" gruppieren. Beachten Sie im Bild unten, wie das Raster nach Neigungswert eingefärbt ist. Zellen mit ähnlicher Farbe können in Flächenelemente extrahiert werden, um sie für Analysen zu verwenden, oder in Global Mapper Mobile exportiert werden, um sie vor Ort als Referenz zu verwenden.

Sichtlinien kartieren

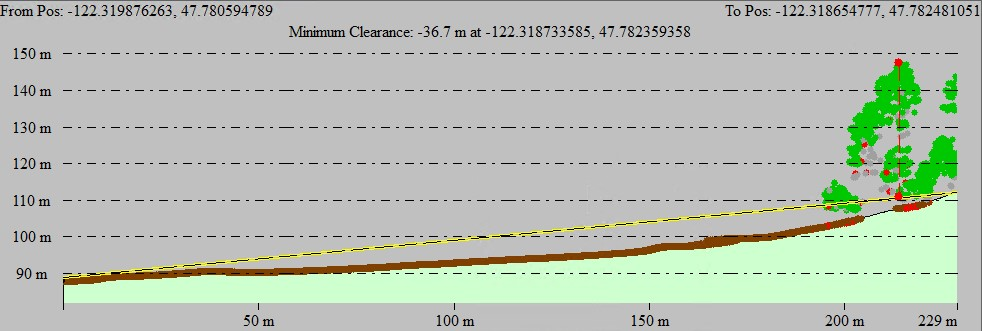

Das Pfadprofil-Werkzeug enthält eine Sichtlinienfunktion, mit der Objekte oder Gelände, die die Sicht behindern könnten, lokalisiert werden können. Bei der Sichtlinienanalyse wird ein Pfad über die geladenen Geländeebenen hinweg betrachtet, so wie eine Person die Erdoberfläche sehen würde.
